Dlaczego niezrównoważony podział ma sens w przypadku wiejskich projektów FTTH

Projekt zadziałał. Po prostu nie był to najefektywniejszy sposób połączenia 32 tak małych domów.

Ta rozmowa jest dość typowa dla tego, co widzimyWiejski FTTHprojektowanie. Wyzwaniem nie jest wykonalność techniczna-ale ekonomia. A kiedy zaczniesz optymalizować koszt na dom w obszarach-o małej gęstości zaludnienia, zaczniesz poważnie myśleć o niezrównoważonym podziale.

Więc co tu właściwie się dzieje? Problem sprowadza się do zasadniczej rozbieżności pomiędzy sposobem działania tradycyjnej architektury PON a fizycznym rozmieszczeniem abonentów wiejskich.

W gęstej okolicy możesz mieć 64 domy w promieniu 500 metrów od rozdzielnicy. Instalujesz rozdzielacz w skali 1:64, do każdego domu prowadzisz krótkie kable odgałęźne i ekonomika działa znakomicie. Koszt rozdzielacza jest dzielony pomiędzy 64 abonentów. Przewody kablowe są krótkie. Wszyscy są szczęśliwi.

A teraz wyobraź sobie wiejską trasę. Masz może 30 domów rozmieszczonych wzdłuż 20 kilometrów drogi. Niektóre zgrupowane są w grupy po 4-6 osób w pobliżu skrzyżowań. Inni siedzą samotnie na 40-akrowych działkach. Jeśli spróbujesz obsłużyć je za pomocą scentralizowanego rozdzielacza, będziesz prowadzić pojedyncze pasma światłowodowe kilometrami, aby dotrzeć do domów na drugim końcu obszaru usług.

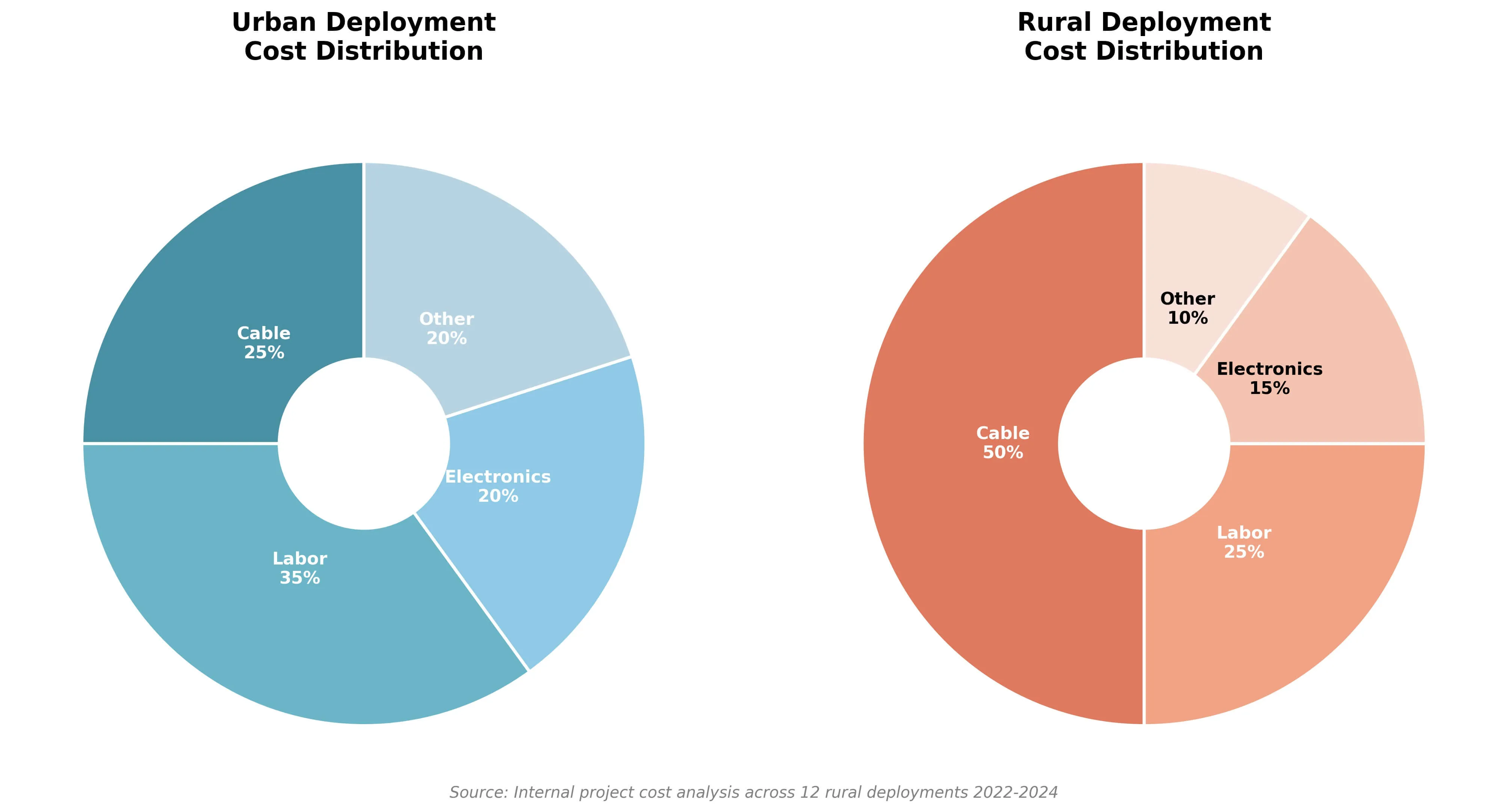

Oto, na co faktycznie idą pieniądze w typowym wiejskim budynku:

Zwróć uwagę, że koszty pracy pozostają stosunkowo płaskie w obu scenariuszach, ale koszty kabli na obszarach wiejskich gwałtownie rosną. To jest twój punkt dźwigni. Kiedy kabel stanowi połowę kosztów projektu zamiast jednej czwartej, każda decyzja projektowa zwiększająca długość światłowodu mocno uderza w Twój budżet. Tradycyjne, zrównoważone konstrukcje rozdzielaczy dodają dużo niepotrzebnego włókna w scenariuszach wiejskich.

Alternatywne podejście-i to właśnie zalecamy dostawcy usług internetowych Montana-używa tak zwanego podziału niezrównoważonego lub asymetrycznego. Koncepcja nie jest nowa. Inżynierowie telekomunikacyjni od dziesięcioleci używają odgałęźników optycznych w dystrybucji telewizji kablowej. Ale zyskuje na popularnościWiejski FTTHponieważ bezpośrednio rozwiązuje problem-kosztów światłowodów.

Szybki wstęp techniczny, jeśli nie jesteś zaznajomiony z typami splitterów:

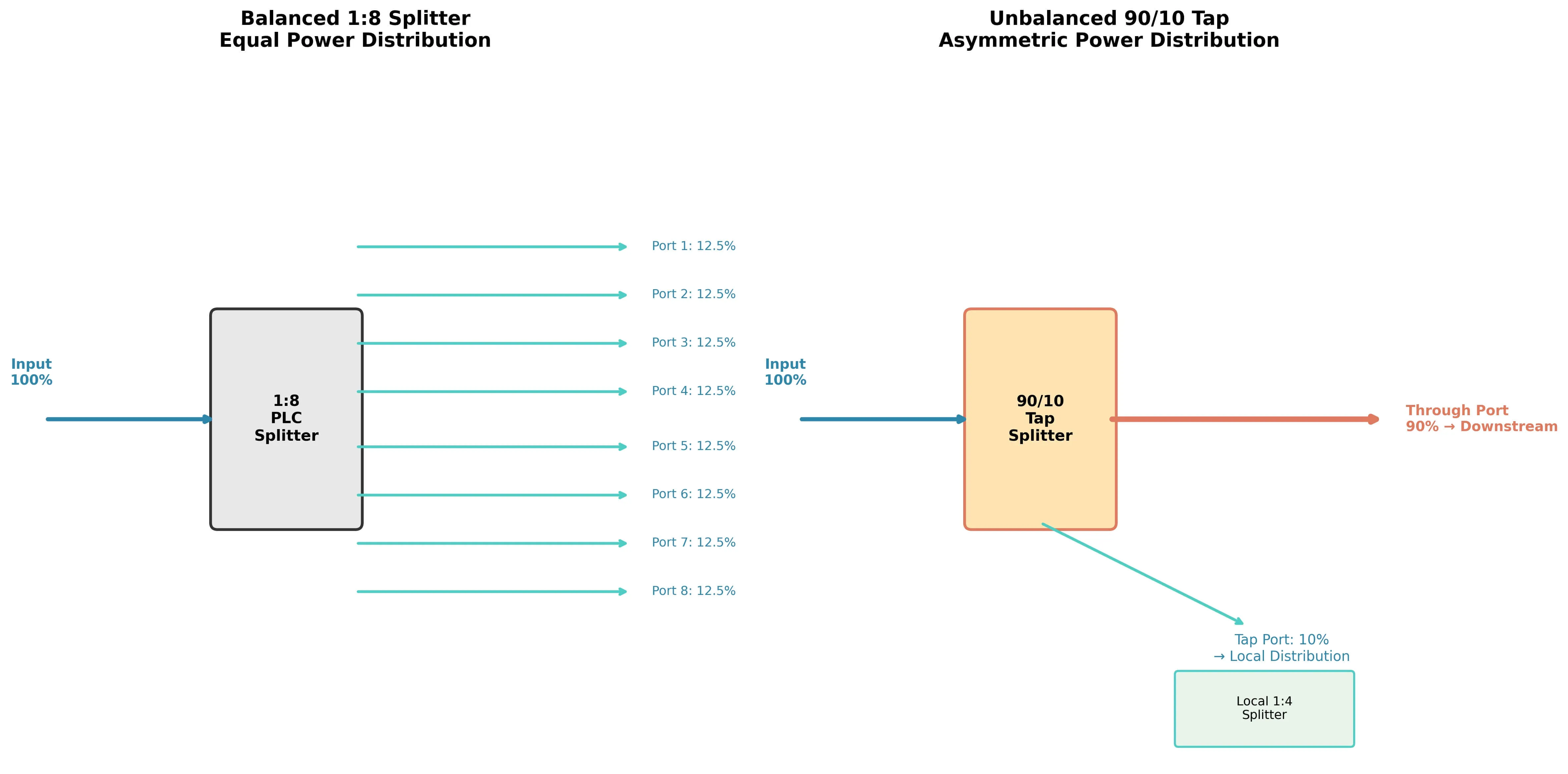

StandardRozgałęźnik PLCkonfiguracje dzielą przychodzącą moc optyczną równo pomiędzy wszystkie wyjścia. Rozdzielacz 1:8 wysyła 12,5% światła do każdego z ośmiu portów wyjściowych. Rozdzielacz 1:32 dzieli moc na 32 równe części. Te zrównoważone rozdzielacze świetnie sprawdzają się, gdy trzeba obsługiwać klaster abonentów z jednej lokalizacji.

Niezbalansowane rozdzielacze robią coś innego. Zamiast równego podziału, dzielą władzę według zaprojektowanego stosunku,-powiedzmy 90/10 lub 70/30. Większa część biegnie wzdłuż światłowodu, obsługując dalsze lokalizacje. Mniejsza część jest wyłączana i obsługuje abonentów w tym konkretnym momencie.

Dlaczego ma to znaczenie dla sieci wiejskich? Ponieważ można połączyć szeregowo-wiele niezbalansowanych odczepów wzdłuż jednego światłowodu, uzyskując w każdej lokalizacji energię wystarczającą do obsługi lokalnych domów, zachowując jednocześnie budżet optyczny dla lokalizacji położonych dalej.

Uwaga od naszych starszych inżynierów na temat wyboru współczynnika gwintowania:

Kiedy decydujemy pomiędzy 90/10 a 70/30, nie patrzymy tylko na wartości tłumienia w arkuszu kalkulacyjnym. Istnieje czynnik praktyczny, który jest stale pomijany:przyszłą rezerwę konserwacyjną.

Oto nasza ogólna zasada. Jeśli klaster ma obecnie tylko 3 domy, ale w pobliżu znajdują się wolne grunty, zwykle zalecamy nieco większy współczynnik wykorzystania, niż wymaga tego matematyka,-powiedzmy 80/20 zamiast 90/10. Powód? Na obszarach wiejskich wysłanie ekipy w celu ponownego-podłączenia kranu na magistrali kosztuje znacznie więcej niż moc optyczna zaoszczędzona dzięki zastosowaniu minimalizacji. Wolelibyśmy poświęcić 1 dB marginesu downstream na początku, niż stracić możliwość dodawania abonentów później bez większych przeróbek. Zbuduj teraz pokój typu „plug and play”; podziękujesz sobie za dwa lata, kiedy przy tej drodze stanie nowy dom.

Przyjrzyjmy się, jak to faktycznie działa w terenie. Weźmy projekt Montana, o którym wspominaliśmy. Po zapoznaniu się z ich oryginalnym projektem pomogliśmy im zaprojektować alternatywę przy użyciu rozproszonej architektury kranów.

Pierwotny projekt przewidywał zastosowanie 48-kabla dystrybucyjnego światłowodowego na całej trasie o długości 18 km, z włóknami odrywanymi w różnych miejscach w celu dotarcia do klastrów abonenckich. Całkowita liczba włókienokilometrów w projekcie: około 380.

Zmienione podejście wykorzystywało łącze 2-włóknowe (podstawowe i zapasowe) z punktami odłączenia w każdym klastrze abonenckim. W pierwszym klastrze-około 3 km od głowicy-odpływu 90/10 odwraca 10% mocy optycznej do małegoSkrzynka FDB/FATmieszczący zbalansowany rozdzielacz 1:8. To obsługuje 6 pobliskich domów. Pozostałe 90% biegnie dalej w dół pnia.

Na 7. kilometrze kolejny kran (ten 85/15) obsługuje grupę 8 domów. Na 12. kilometrze kran 80/20 obsługuje 10 domów. I tak dalej, aż końcowy klaster otrzyma całą moc optyczną-wciąż mieszczącą się w budżecie mocy GPON niezbędnym do prawidłowego działania ONT.

Szacunkowe koszty kabli na podstawie cen światłowodów masowych na rok 2024; rzeczywiste koszty różnią się w zależności od dostawcy, typu kabla i wielkości zamówienia.

Theredukcja błonnika wyniosła około 65%. Nawet po uwzględnieniu dodatkowych kranów i obudów w każdym punkcie skupienia oszczędność materiałów netto na tej 18-kilometrowej trasie przekroczyła 40 000 dolarów.

W przypadku tego dostawcy usług internetowych zaoszczędzone 40 000 dolarów na kablu oznaczało możliwość rozszerzenia zasięgu światłowodu na dwie dodatkowe małe społeczności, które wcześniej uznano za „niewykonalne” w ramach budżetu dotacji. To prawdziwa korzyść-nie tylko w postaci oszczędności pieniędzy, ale także poszerzenia możliwości w ramach ustalonej puli środków finansowych.

Dostawca usług internetowych posunął się do przodu z niezrównoważonym projektem. DostarczyliśmySplittery PLCi pracowałem z nimi nad wyborem współczynnika zaczepienia dla każdego węzła.

Nie można po prostu poprowadzić odczepów wzdłuż światłowodu, nie rozumiejąc, co dzieje się z budżetem mocy optycznej. W tym miejscu wdrożenia na obszarach wiejskich stają się interesujące pod względem technicznym-i gdzie niektórzy planiści sieci wpadają w kłopoty.

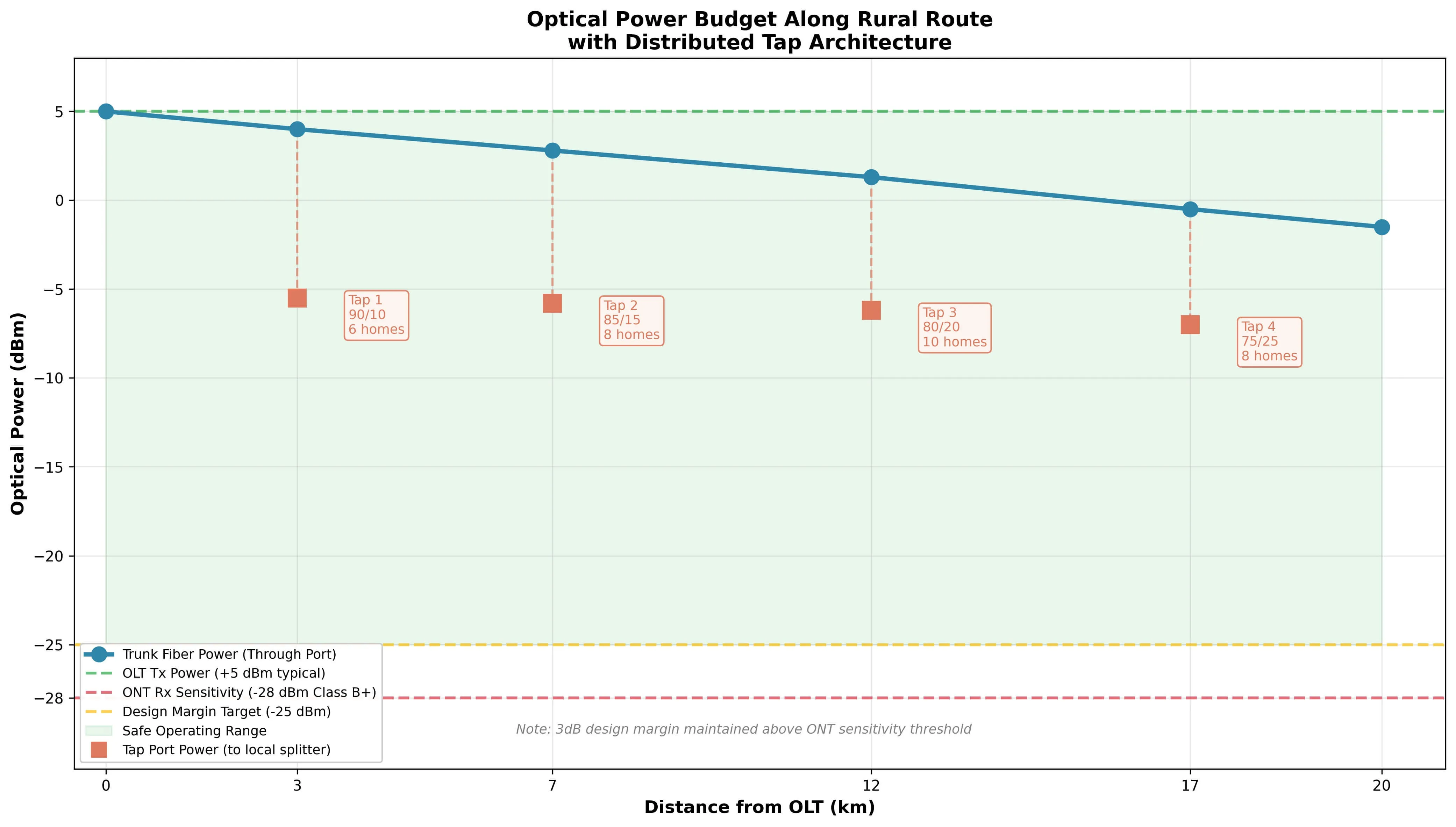

Każdy element sieci PON powoduje stratę. Sam włókno tłumi sygnał w przybliżeniu 0,35 dB na kilometr przy długości fali 1310 nm. Złącza dodają 0,3-0,5 dB każde. Spawy wnoszą 0,1-0,2 dB. Rozgałęźniki wprowadzają straty w zależności od ich konfiguracji.

W przypadku zbalansowanych rozdzielaczy matematyka jest prosta: rozdzielacz 1:8 wprowadza około 10,5 dB straty, niezależnie od tego, który port wyjściowy jest mierzony. Wszystkie porty widzą ten sam poziom mocy.

Niezrównoważone krany zachowują się inaczej. Port przelotowy (przenoszący moc do odgałęzień) charakteryzuje się stosunkowo niskimi stratami,-zazwyczaj 0,5–2,5 dB w zależności od współczynnika podziału. Port zaczepowy (obsługujący abonentów lokalnych) odnotowuje większe straty w związku z mniejszą alokacją mocy.

Poniższa tabela pokazuje typowe wartości tłumienności wtrąceniowej dla typowych współczynników zaczepu. Są to reprezentatywne dane,-zawsze należy je porównać ze specyfikacjami producenta dotyczącymi faktycznie wdrażanych komponentów.

Źródło: zestawienie na podstawie arkuszy danych wielu producentów rozdzielaczy PLC, w tym Corning, CommScope i różnych dostawców OEM. Wartości reprezentują typową wydajność przy 1310/1550 nm; Rzeczywiste specyfikacje różnią się w zależności od producenta.

Standardowy system GPON zapewnia około 28 dB budżetu optycznego pomiędzy nadajnikiem OLT i odbiornikiem ONT. XGS-PON oferuje 29-35 dB w zależności od klasy transceivera. Twoim zadaniem jest zapewnienie, że każdy abonent,-w tym ten na samym końcu łańcucha połączeń, otrzyma odpowiedni sygnał w ramach danego budżetu.

Ostrzeżenie od naszych zespołów terenowych:

Wielu planistów oblicza budżet na poziomie 28 dB z dokładnością do ostatniego miejsca po przecinku, wyciskając każdy możliwy kilometr z łącza. Ale w miejscach takich jak Montana czy północna Skandynawia trzeba uwzględnić straty zimowe.

Sami to zmierzyliśmy: ekstremalne zimno powoduje kurczenie się kabli światłowodowych, a adaptery niższej jakości- mogą powodować drobne przesunięcia fizyczne, które powodują dodatkowe 0,5–1 dB strat, których nie było we wrześniu. Nasza zasada projektowania jest prosta-przy obliczaniu mocy w ostatnim ONT w łańcuchu,wbudowujemy co najmniej 3dB twardego marginesu. Jeśli z obliczeń wynika, że ​​u końcowego abonenta wynosi -26 dBm i uznasz to za dobre, oznacza to, że jesteś o jedną burzę śnieżną lub jedno starzejące się złącze od wezwania serwisu. Nie poświęcaj stabilności łącza, aby wcisnąć jeszcze jedno dotknięcie.

Elementy fizyczne są tak samo ważne jak konstrukcja optyczna. Każdy punkt zaczepienia wymaga obudowy chroniącej rozdzielacz, zapewniającej punkty połączeń dla kabli odgałęźnych i odpornej na każdą pogodę, na którą narażony jest obszar świadczenia usługi.

W przypadku wdrożeń na obszarach wiejskich oznacza to zwykle wersję-do zastosowań zewnętrznychSkrzynka FDB/FATo stopniu ochrony IP55 lub wyższym. Obudowa musi pomieścić rozdzielacz zaczepów oraz mały rozdzielacz zbalansowany (zwykle 1:4 lub 1:8) do dystrybucji lokalnej. Liczba portów powinna odpowiadać klasterowi abonentów i zawierać miejsce na kilka części zamiennych. Opcje montażu muszą pasować do rzeczywistych scenariuszy instalacji-montaż na słupie, montaż na pasku lub montaż na ścianie, w zależności od lokalizacji.

Widzieliśmy, jak projekty potykały się, określając obudowy, które wyglądały adekwatnie na papierze, ale nie sprawdzały się w terenie. Pudełko przystosowane do 8 złączy abonenckich nie pomoże, jeśli nie można w sposób czysty poprowadzić i zarządzać kablami odgałęźnymi. Obudowa ze wspornikami-do montażu-tylko na ścianie staje się problemem, gdy połowa kranów znajduje się na słupach energetycznych.

Kiedy dostarczamySkrzynki zaciskowe światłowodowew projektach takich jak ten w Montanie skupiamy się na-praktycznych funkcjach-takich jak dedykowane wewnętrzne routing dla modułu niezbalansowanego zaczepu,-aby zapewnić łatwość zarządzania skrzynką nawet w przypadku rozwoju klastrów. Ważniejsze niż jakikolwiek konkretny produkt jest dopasowanie specyfikacji obudowy do rzeczywistych warunków terenowych. Pudełko za 50 dolarów, które nie jest odpowiednio uszczelnione przed kurzem, będzie kosztować znacznie więcej w rolkach do samochodów ciężarowych niż pudełko za 80 dolarów, które spełnia swoje zadanie dobrze za pierwszym razem.

Ciągle pojawia się pytanie: kiedy niezrównoważony podział faktycznie ma sens, a kiedy trzymanie się tradycyjnej zrównoważonej architektury?

Szczerze mówiąc, zależy to od konkretnej geometrii trasy. Ale niektóre wzorce utrzymują się dość konsekwentnie.

Architektura rozproszona ma tendencję do wygrywania, gdy gęstość abonentów spada poniżej około 15-20 domów na-km trasy. Przy wyższych gęstościach oszczędność światłowodu maleje, ponieważ jesteś już stosunkowo blisko większości abonentów, niezależnie od tego, gdzie umieścisz rozdzielacz. Przy mniejszym zagęszczeniu,-zwłaszcza gdy domy skupiają się w grupach oddzielonych długimi odcinkami pustych dróg, oszczędności szybko się zwiększają.

Długość trasy też ma znaczenie. Na krótkich trasach o długości poniżej 5–8 kilometrów złożoność zarządzania wieloma punktami poboru może nie uzasadniać oszczędności w zakresie światłowodu. Na długich trasach przekraczających 15–20 kilometrów często można spodziewać się znacznych oszczędności, które z łatwością przewyższają dodatkowe koszty planowania i komponentów.

Kiedy odejść od niezrównoważonej architektury?-Nasze szczere podejście:

Słuchaj, podoba nam się to podejście i często je polecamy. Są jednak sytuacje, w których powinieneś trzymać się tradycyjnych, zrównoważonych projektów w proporcjach 1:32 lub 1:64:

1. Podmiejskie obszary wzrostu „Wildfire”.Jeśli trasa przebiega przez teren, na którym w ciągu najbliższych trzech lat nastąpi duża zabudowa mieszkaniowa, niezrównoważony łańcuch kranów szybko się nasyci. Późniejsza rozbudowa oznacza albo-przeprojektowanie całego budżetu optycznego, albo uruchomienie infrastruktury równoległej. Żadne z nich nie jest zabawne. W takich przypadkach elastyczność zrównoważonej architektury,-w której można po prostu podświetlić nieużywane porty rozdzielacza,-jest warta dodatkowych kosztów kabla.

2. Twoje ekipy konserwacyjne nie czują się-wygodnie w OTDR.Rozwiązywanie problemów z niezrównoważoną siecią jest naprawdę trudniejsze niż prosty podział 1:32. Profil strat wygląda jak schody na ścieżce OTDR i jeśli twoi technicy w terenie wiedzą tylko, jak korzystać z wizualnego lokalizatora uszkodzeń-czerwonego, będą mieli trudności. Widzieliśmy, jak operatorzy przyjęli projekty kranów rozproszonych, a następnie przez sześć miesięcy byli sfrustrowani, ponieważ każde zgłoszenie serwisowe trwało dwa razy dłużej. Jeśli Twój zespół nie jest gotowy na naukę, zapłać za dodatkowe światłowód i uprość konserwację.

GdySplittery zbalansowane i niezbalansowanestaje się bliskie, zwykle pytamy: jak pewny jesteś prognoz wzrostu liczby subskrybentów i jak wykwalifikowany jest Twój zespół terenowy? Jeśli obie odpowiedzi są „całkiem solidne”, opcja niezrównoważona zwykle wygrywa pod względem kosztów. Jeśli którakolwiek z odpowiedzi brzmi „szczerze, nie jestem pewien”, zrównoważony daje ci więcej miejsca na adaptację.

Testowanie i certyfikacja sieci niezrównoważonych wymaga dostosowania w oparciu o standardowe procedury PON. Wiele punktów podziału tworzy ślady OTDR, które wyglądają inaczej niż tradycyjne architektury z pojedynczym-splitterem, a technicy muszą zrozumieć, co widzą.

Każde dotknięcie pojawia się jako dyskretne zdarzenie utraty na śladzie OTDR. Tłumienie portu przelotowego jest stosunkowo małe (poniżej 2 dB dla większości współczynników), podczas gdy port zaczepowy wykazuje większą stratę odpowiadającą zaprojektowanemu współczynnikowi. Technicy niezaznajomieni z tą architekturą czasami błędnie interpretują te oczekiwane straty jako wady.

VIAVI i inni producenci sprzętu testowego dodali specjalne tryby do charakteryzowania sieci rozdzielaczy stożkowych/niezbalansowanych. Zgodnie z dokumentacją techniczną VIAVI, produkty PON OTDR obejmują teraz „obsługę niezbalansowanego rozdzielacza”, specjalnie w celu spełnienia wymagań testowych architektur rozproszonych zaczepów.

Dokumentacja staje się ważniejsza w przypadku rozproszonych projektów kranów. Każda obudowa powinna być oznaczona współczynnikiem zaczepu i skumulowaną stratą optyczną do tego punktu. Kiedy technik odpowiada na wezwanie serwisowe dwa lata po instalacji, musi szybko poznać oczekiwany poziom mocy w danej lokalizacji, bez konieczności ponownego obliczania całego budżetu od zera.

W przypadku amerykańskich operatorów sieci ubiegających się o finansowanie federalne:Wiejski FTTHprojekty często kwalifikują się do dotacji i pożyczek USDA ReConnect. Od 2018 r. w ramach programu zainwestowano ponad 5 miliardów dolarów, zapewniając dostęp szerokopasmowy do obszarów wiejskich o niedostatecznym dostępie do Internetu. Obecne wymagania wymagają, aby symetryczna usługa 100 Mb/s była-w zasięgu odpowiednio zaprojektowanych sieci GPON lub XGS-PON, niezależnie od tego, czy używana jest architektura zrównoważona czy niezrównoważona.

Kluczowym ograniczeniem jest wykazanie, że projekt faktycznie zapewnia odpowiednią obsługę każdemu lokalowi abonenta. Obliczenia budżetu optycznego muszą wykazywać wystarczający margines nawet w najbardziej odległych lokalizacjach. Niezrównoważona architektura nie zmienia podstawowych wymagań dotyczących wydajności-, zmienia się jedynie sposób alokacji mocy optycznej w celu ich efektywnego spełnienia.

Jeśli planujeszWiejski FTTHwdrożenia, a Twoje trasy wykazują rozproszone, skupione wzorce abonentów typowe dla obszarów rolniczych, niezrównoważony podział zasługuje na poważną ocenę. Potencjał zmniejszenia kosztów kabli światłowodowych o 30–50% ma bezpośredni wpływ na rentowność projektu, szczególnie tam, gdzie uzasadnienie biznesowe jest już gotowe.

Wymagania techniczne nie są egzotyczne. Potrzebujesz jakościRozgałęźnik PLCkomponenty o zweryfikowanych specyfikacjach zarówno dla konfiguracji zrównoważonych, jak i niezrównoważonych. Potrzebujesz materiałów-do użytku na zewnątrzSkrzynka FDB/FATobudowy odpowiednie do scenariuszy instalacji. Potrzebujesz także starannej inżynierii budżetu optycznego, aby zapewnić każdemu abonentowi odpowiedni sygnał.

Tym, co sprawia, że ​​różnica między udanymi i przynoszącymi problemy wdrożeniami na obszarach wiejskich nie jest zazwyczaj technologia-, ale to, czy projekt sieci uwzględnia realia wiejskie, a nie przeszczepia założenia miejskie do zasadniczo innego środowiska.

Najcenniejszy pierwszy krok? Mapuj rzeczywiste lokalizacje abonentów i geometrię tras. Właściwy wybór architektury wynika z tej analizy, a nie z zastosowania standardowego szablonu. Jeśli obecnie mapujesz trasę wiejską i obliczenia nie zgadzają się, prześlij nam geometrię trasy. Możemy przeprowadzić szybką analizę porównawczą architektur zrównoważonych i niezrównoważonych dla Twojego konkretnego projektu-bez żadnych zobowiązań.Skontaktuj się z naszym zespołem-to jest dokładnie ten rodzaj problemu, nad którym lubimy pracować.

Referencje

Rozwiązania VIAVI. „Konstrukcja światłowodu, część 3: Certyfikacja PON z architekturą niezrównoważonego rozdzielacza”.

Magazyn ISE. „Rozwiązania FTTH dla obszarów wiejskich”.

Rozwój obszarów wiejskich USDA. „Program pożyczek i dotacji ReConnect”.

Stowarzyszenie Światłowodowe. „Rozgałęźniki światłowodowe dla sieci PON”.

Zastrzeżenie dotyczące danych

Procenty oszczędności kosztów, specyfikacje optyczne i przykłady projektów reprezentują typowe wartości branżowe i ilustracyjne scenariusze. Przykład projektu z Montany wykorzystuje reprezentatywne dane liczbowe oparte na powszechnych wzorcach wdrażania na obszarach wiejskich. Rzeczywiste wyniki zależą od konkretnej geometrii trasy, dystrybucji abonentów, wyboru komponentów i lokalnych kosztów pracy. Wartości strat optycznych należy sprawdzić w oparciu o arkusze danych producenta dla konkretnych komponentów. Dane dotyczące finansowania USDA na podstawie oficjalnej dokumentacji programu na koniec 2024 r.
