Instalacja kabli światłowodowych wewnątrz i na zewnątrz

Zespół Evolux Fibre · luty 2026 · 10 min czytania

Instalacja światłowodu to kluczowy krok w budowaniu-sieci o wysokiej wydajności. Wybór odpowiedniego kabla zapewnia wydajną transmisję danych, trwałość i trwałość w różnych środowiskach. W tym przewodniku omówiono instalację kabla światłowodowego wewnętrznego i zewnętrznego, wraz z praktycznymi wskazówkami dotyczącymi każdego scenariusza.

Dopiero zaczynasz przygodę ze światłowodami? Może zechcesz sprawdzić naszepodstawy złączy światłowodowychPierwszy.

Rodzaje kabli światłowodowych według zastosowania

Kable światłowodowe dzieli się na kategorie w zależności od środowiska ich stosowania: wewnętrzne i zewnętrzne. Każdy typ został zaprojektowany z określonymi funkcjami, aby radzić sobie w różnych warunkach.

Kable światłowodowe wewnętrzne

Wewnętrzne kable światłowodowe są powszechnie stosowane w budynkach, biurach i centrach danych. Kable te są elastyczne, lekkie i wykonane z materiałów-ognioodpornych, co spełnia wymogi przepisów bezpieczeństwa. Są mniej obciążone środowiskowo niż kable zewnętrzne, ale muszą spełniać rygorystyczne normy bezpieczeństwa przeciwpożarowego.

Odporność ogniowa ma większe znaczenie, niż większość ludzi zdaje sobie sprawę. Podczas pożaru budynku niewłaściwa osłona kabla może spowodować uwolnienie toksycznych oparów lub rozprzestrzenienie płomieni w pomieszczeniach wentylacyjnych. Zgodnie z art. 770 NEC (Krajowy kodeks elektryczny) oto, co musisz wiedzieć o wartościach znamionowych:

Użycie niewłaściwej oceny nie jest jedynie naruszeniem kodeksu. Widzieliśmy, jak instalatorzy prowadzili kabel OFNR przez przestrzenie nadsufitowe, aby zaoszczędzić kilka centów na stopie. Inspektor budowlany to wyłapuje, wszystko zostaje wyrwane i przerobione na nowo za pomocą odpowiedniego kabla. Ostatecznie „oszczędności” kosztują około 10 razy więcej.

Zewnętrzne kable światłowodowe

Kable zewnętrzne stawiają czoła zupełnie innym wyzwaniom-wahaniom temperatury od -40 stopni do +70 stopni, przenikaniu wilgoci, degradacji pod wpływem promieni UV, obciążeniu fizycznemu, a czasami gryzoniom przeżuwającym kurtkę. Kable te są twardsze, mają pancerne płaszcze i materiały blokujące wodę.

Podziemne kable światłowodowe

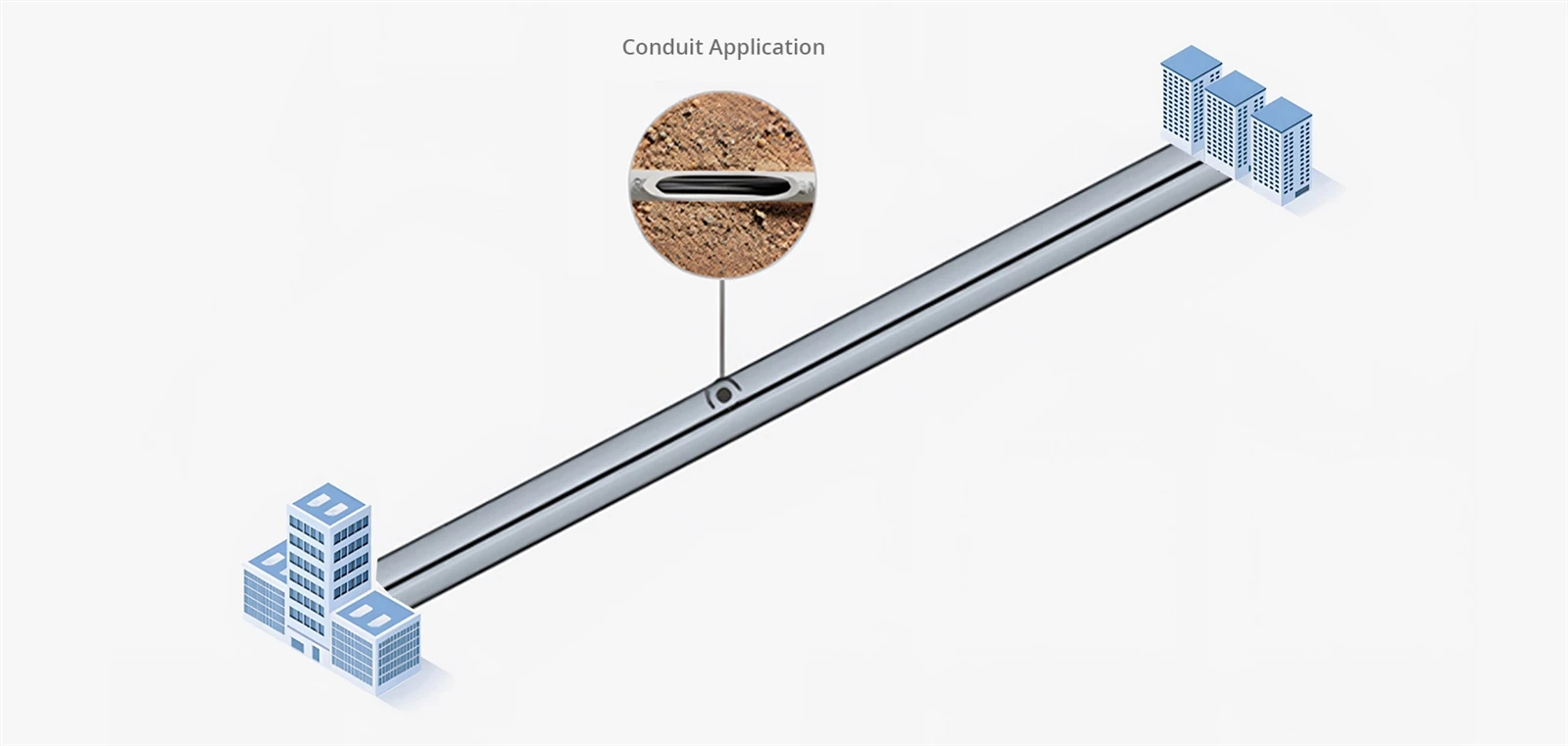

Kable te są przeciągane kanałami zakopanymi na głębokości od 1 do 2 metrów. Rurka zapewnia ochronę fizyczną, ale z biegiem czasu do środka przedostaje się wilgoć.-Dlatego kable podziemne wymagają zastosowania{{4}żelu blokującego wodę lub suchej-taśmy blokującej. Płaszcze-kompatybilne ze smarem pomagają zmniejszyć tarcie podczas długich przeciągań przez system przewodów.

Bezpośrednio zakopane kable

W przeciwieństwie do kabli podziemnych, kable układane bezpośrednio w ziemi są prowadzone w ziemi bez przewodów. Potrzebują wzmocnionego pancerza,-taśmy falistej lub aluminiowej-, aby wytrzymać nacisk gleby i uszkodzenia przez gryzonie. Oferta Evoluxukable pancerneze zwiększoną ochroną zaprojektowaną specjalnie do zastosowań w bezpośrednim zakopywaniu.

Kable antenowe

Kable antenowe zwisają między słupami lub są przymocowane do budynków. Są chronione przed zagrożeniami podziemnymi, ale zamiast tego są narażone na obciążenie wiatrem, gromadzenie się lodu i stałą ekspozycję na promieniowanie UV. Konstrukcje-samonośne z wbudowanym-stalowym przewodem światłowodowym są standardem.-Przesyłka utrzymuje ciężar kabla, a włókna optyczne pozostają chronione wewnątrz.

Kable podwodne

Do zastosowań podwodnych w rzekach, jeziorach lub na obszarach przybrzeżnych kable wymagają doskonałej wodoodporności. W większości stosuje się wiele barier: tuby-wypełnione żelem,-wodę pęczniejące taśmy i hermetycznie zamkniętą konstrukcję. Ciężki pancerz chroni przed uderzeniami kotwic.

Planowanie przed instalacją

Oto coś, czego większość przewodników nie podkreśla wystarczająco: planowanie zapobiega około 95% problemów z instalacją. Nie kwestie techniczne-problemy z planowaniem. Ktoś zapomniał sprawdzić, czy istniejący przewód jest już pełny. Ktoś nie zdawał sobie sprawy, że na przejście przez jezdnię potrzebne jest pozwolenie. Ktoś zamówił kabel krótszy o 20 metrów.

Zanim cokolwiek zamówisz, przejdź całą trasę i udokumentuj:

Całkowita odległość- zmierz, nie oszacuj. Dodaj 10-15% dla luzu i wariantów routingu.

Przeszkody- ściany, sufity, istniejące instalacje, skrzyżowania dróg

Warunki środowiskowe- czy będzie narażony na ekstremalne temperatury? Wilgoć? Chemikalia?

Istniejąca infrastruktura- czy możesz wykorzystać istniejące przewody, korytka kablowe lub ścieżki?

Wymagane pozwolenia- pozwolenia na wykopy, pozwolenia na budowę, umowy-o-drogach

W sprawie pracy na świeżym powietrzu zadzwoń811(w USA) w celu zlokalizowania istniejących instalacji podziemnych przed rozpoczęciem jakichkolwiek kopań. Jest to wymagane prawnie, a uderzenie w przewód gazowy lub kabel zasilający stwarza poważne problemy.

Najlepsze praktyki dotyczące instalacji światłowodowych

Kable światłowodowe oferują ogromne zalety-dużą przepustowość, niskie straty i odporność na zakłócenia elektromagnetyczne. Jednak korzyści te pojawiają się tylko wtedy, gdy instalacja zostanie przeprowadzona prawidłowo. Oto ukierunkowane porady dotyczące różnych scenariuszy instalacji.

Wewnętrzna instalacja światłowodowa

Instalacje sufitowe i podłogowe

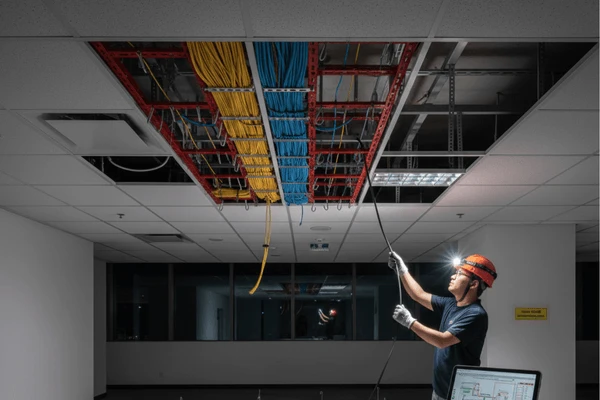

Podwieszane sufity i podniesione podłogi to prawdopodobnie najłatwiejsze miejsca do poprowadzenia światłowodu. Panele sufitowe można zwykle podnieść i odsunąć na bok, zapewniając dostęp do poprowadzenia kabli powyżej. Płytki podłogowe podniesione podnoszą się w ten sam sposób.

Kable w tych miejscach powinny być dobrze-podparte i uporządkowane. Na prostych biegach używaj tacek, haczyków J-lub pasków na rzepy- rozmieszczonych w odległości około 4 do 5 stóp od siebie, z dodatkowymi podpórkami przy zmianach kierunku.

Ludzie zapominają o jednej rzeczy: mocuj podpory do konstrukcji budynku, a nie do rusztu sufitowego. Ruszt jest przeznaczony wyłącznie do utrzymania ciężaru płytek. Widzieliśmy, jak sekcje sufitów zapadały się, gdy z czasem do sieci podłączono zbyt wiele kabli. Nie dzieje się to natychmiast,-potrzeba miesięcy lub lat nagromadzonej wagi-ale kiedy to nastąpi, niszczy wszystko pod spodem.

Kilka innych rzeczy, na które należy zwrócić uwagę w przypadku instalacji sufitowych:

Nie układaj kabli bezpośrednio na płytach sufitowych. Zapadną się i w końcu spadną.

Nie zapinaj suwaków zbyt mocno. Tworzy punkty stresu, które powodują późniejsze problemy. Paski na rzepy działają lepiej.

Trzymaj światłowód oddzielony od kabli zasilających o co najmniej 12 cali. Światłowód jest odporny na zakłócenia, ale kable zasilające generują ciepło.

Instalacje w-szafach

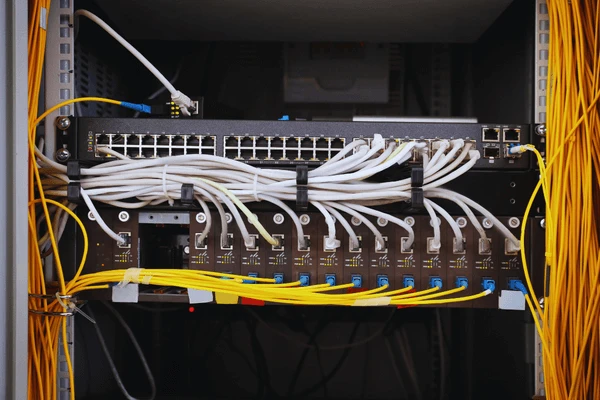

Kable wewnątrz szaf rack wymagają uporządkowania. Brudne szafy powodują, że prawdziwe problemy-trudniej jest rozwiązać, łatwiej coś przypadkowo odłączyć, a późniejsze wprowadzanie zmian staje się koszmarem.

Używaćpanele światłowodowedla czystych punktów końcowych. Poprowadź kable przez pionowe i poziome prowadnice kabli, zamiast układać je na sprzęcie. Kable światłowodowe i zasilające należy układać po przeciwnych stronach stojaka.

Zawsze zostawiaj dodatkowy kabel pętli serwisowych-zwinięty do wykorzystania w przyszłości. Bez luzu nawet przesunięcie sprzętu o kilka cali może wymagać ciągnięcia nowych kabli.

Instalacje pionów

Pionowe prowadzenie kabli między piętrami jest trudne ze względu na ciężar kabla. Sam kabel może z czasem się rozciągnąć, jeśli nie będzie odpowiednio podparty.

W przypadku pionów użyj kabla o minimalnej wartości znamionowej OFNR-OFNP, jeśli pion łączy się z przestrzeniami nadsufitowymi. Kable należy podpierać w regularnych odstępach za pomocą zacisków-o parametrach światłowodowych. Zwykłe metalowe zaciski mogą zmiażdżyć włókno, jeśli zostaną zbyt mocno dokręcone.

Oto wskazówka, która pozwala zaoszczędzić wiele wysiłku: zacznij od najwyższego piętra i ciągnij w dół, a nie w górę. Ciągnięcie liny w górę przez cały czas walczy z grawitacją, a obciążenie wzrasta z każdym przeciągniętym metrem. Pociągnięcie w dół pozwala grawitacji pomóc, zamiast z tobą walczyć.

Być może procedury obsługi różnych producentów kabli różnią się nieco. Sprawdź więc arkusz danych kabla pod kątem maksymalnego wzniesienia w pionie bez podpórki i najpierw postępuj zgodnie z zawartymi w nim instrukcjami.

Zewnętrzna instalacja światłowodowa

Instalacja przewodów

Peszel zapewnia dobrą,-terminową ochronę kabli zewnętrznych, ale po zainstalowaniu wprowadzanie zmian jest trudne i kosztowne. Zaplanuj trasę dokładnie z góry.

Podczas przeciągania kabla przez kanał, wszystkie punkty przejścia powinny być gładkie. W puszkach przyłączeniowych i otworach nie pozwalaj, aby kable spoczywały na ostrych krawędziach.-Dodaj krótki kawałek elastycznej rurki kablowej lub kanału wewnętrznego, aby poprowadzić kabel w rogach. Pudełka typu pull dzielą długie serie na łatwe do zarządzania segmenty i zapewniają dostęp do przyszłej pracy.

Podczas instalacji zawsze umieszczaj linkę w kanale. Będziesz go potrzebować później. Do długich pociągnięć użyj smaru zgodnego z włóknem.-Żel-na bazie wody działa dobrze, ale sprawdź, czy jest on zgodny z materiałem osłony kabla.

Notatka:Wewnętrzny promień zagięć przewodu powinien wynosić co najmniej 10-krotność zewnętrznej średnicy kabla. W przypadku typowego kabla zewnętrznego o średnicy 8 mm jest to minimalny promień zgięcia 80 mm. Długość tras kablowych powinna być ograniczona do 30 stóp pomiędzy punktami przeciągnięcia i nie więcej niż dwa zagięcia pod kątem 90 stopni na segment. Przekroczenie tych limitów radykalnie zwiększa napięcie ciągnięcia.

Technika Ryciny 8

W przypadku naprawdę długich podciągnięć-kilkuset stóp lub więcej-nie próbuj robić tego wszystkiego na raz. Pociągnij do punktu pośredniego, ułóż nadmiar kabla w kształcie cyfry 8 (nie okrężnej, co powoduje skręcenie), a następnie kontynuuj ciągnięcie. To rozkłada napięcie i zapobiega przekroczeniu maksymalnego dopuszczalnego uciągu liny.

Instalacja bezpośrednia w ziemi

Bezpośrednie zakopanie powoduje umieszczenie kabla prosto w ziemi bez przewodu. Koniecznie potrzebujesz kabla opancerzonego przystosowanego do bezpośredniego zakopania w ziemi.-Zwykły kabel zewnętrzny nie przetrwa dłużej niż rok lub dwa.

Przed kopaniem zadzwoń811w celu zlokalizowania istniejących mediów. Wymagane przez prawo w większości miejsc. Uderzenie w linię gazową lub światłowód jest w najlepszym wypadku kosztowne, w najgorszym – niebezpieczne. Uzyskaj pozwolenia na wykopaliska-większość jurysdykcji ich wymaga.

Głębokość pochówku zależy od lokalizacji:

Zawsze zakopuj poniżej linii mrozu dla swojego regionu. Cykle zamrażania-rozmrażania mogą powodować przesuwanie gleby i uszkodzenie kabli zakopanych zbyt płytko.

Po ułożeniu kabla zasyp go piaskiem lub drobną ziemią,-bez kamieni bezpośrednio na kablu. Zainstaluj taśmę ostrzegawczą około 12 cali powyżej. Udokumentuj dokładną trasę za pomocą współrzędnych GPS lub szczegółowych pomiarów. Ktoś będzie ci wdzięczny za kilka lat, kiedy będzie musiał to znaleźć.

Instalacja antenowa

Instalacja napowietrzna umożliwia podwieszenie kabli pomiędzy słupami. Pozwala uniknąć kosztów wykopów, ale wystawia kable na działanie-wiatru, lodu, słońca i wahań temperatury.

Kable-samonośne ze zintegrowanym przewodem komunikacyjnym są standardem. Messenger wytrzymuje ciężar i obciążenie wiatrem, a włókna optyczne pozostają chronione wewnątrz. W przypadku instalacji w pobliżu linii energetycznych we wszystkich-samonośnych-kablach dielektrycznych (ADSS) zamiast stali stosuje się przędzę aramidową, aby uniknąć zagrożeń elektrycznych.

Zwis między biegunami ma większe znaczenie, niż się ludziom wydaje. Zbyt ciasne powoduje problemy z naprężeniami w niskich temperaturach, gdy kabel się kurczy. Zbyt luźne powoduje nadmierne ruchy wiatru, powodując zmęczenie w punktach mocowania. W przypadku rozpiętości powyżej 100 metrów lub w trudnych warunkach pogodowych prawdopodobnie będziesz potrzebować inżyniera, który obliczy odpowiednie ugięcie.

Tam, gdzie kable wchodzą do budynków, należy zainstalować pętle dylatacyjne. Zmiany temperatury powodują znaczne rozszerzanie i kurczenie się-bez tworzenia się pętli, przy czym ruch koncentruje naprężenia w punktach wejścia i z czasem może uszkodzić zarówno kable, jak i przejścia przez budynki.

Łączenie i zakończenie

Zainstalowanie kabli to połowa pracy. Prawidłowe ich podłączenie to druga połowa.

Łączenie fuzyjne

Łączenie termojądrowe topi dwa końce włókien razem za pomocą łuku elektrycznego. Dobre złącze termojądrowe nie powoduje prawie żadnych strat,-zwykle poniżej 0,05 dB. Dlatego jest to standard w przypadku instalacji stałych.

Proces wymaga precyzji na każdym etapie:

Paspowłokę ochronną odsłaniającą gołe włókno. Używaj odpowiednich środków do usuwania włókien-improwizowanych narzędzi, które uszkadzają szkło.

Czystygołe włókno z 99% alkoholem izopropylowym i niestrzępiącymi się chusteczkami. Jedno przejście na sekcję wycierania.

Rozszczepiaćwłókno, aby utworzyć płaską, prostopadłą powierzchnię czołową. Jakość rozszczepienia wpływa na jakość połączenia,-jeśli wygląda na wyszczerbione, zakrzywione lub szorstkie, odetnij dalej i spróbuj ponownie.

Bezpiecznikpoprzez umieszczenie włókien w splicerze. Wyrównuje je automatycznie i stosuje łuk.

Chronićzłącze za pomocą-koszulki termokurczliwej. Gołe złącza termojądrowe są niezwykle delikatne.

Jeśli splicer oszacuje stratę powyżej 0,05 dB, coś poszło nie tak. Lepiej to powtórzyć, niż zaakceptować marginalne złącze.

Do zakończenia pracy, jakośćpigtaile światłowodowez fabrycznie-wypolerowanymi złączami mają realny wpływ na wyniki końcowe.

Łączenie mechaniczne

W przypadku połączeń mechanicznych zamiast stapiania stosuje się elementy wyrównujące i żel-dopasowujący indeks. Szybsza instalacja, brak konieczności stosowania drogiego sprzętu do fuzji.

Kompromis: wyższe straty (typowe 0,1-0,5 dB w porównaniu z poniżej 0,05 dB w przypadku syntezy jądrowej) i niższa-długoterminowa niezawodność w trudnych warunkach. Dobra w przypadku napraw awaryjnych lub prac-z małą liczbą włókien, gdzie problemem jest koszt sprzętu. W przypadku infrastruktury stałej nadal najlepszym rozwiązaniem jest synteza jądrowa.

Typy złączy

Różne zastosowania wymagają różnych złączy:

Naszzłącza światłowodowesą dostępne we wszystkich standardowych typach, zarówno do zakończeń fabrycznych, jak i terenowych.

Testowanie i dokumentacja

Nie pomijaj testów. To, że łącze się świeci, nie oznacza, że ​​instalacja jest dobra. Instalacja marginalna może działać przy 10G, ale nie działać przy 100G, lub działać dobrze latem, ale przestawać zimą.

Kontrola wizualna

Przed podłączeniem czegokolwiek sprawdź powierzchnię końcową każdego złącza pod mikroskopem inspekcyjnym przy powiększeniu 200-400x. Poszukaj kurzu, odcisków palców, zadrapań na rdzeniu, odprysków na ferruli.

Zanieczyszczenia są przyczyną większości problemów w sieciach światłowodowych. Jedno z badań branżowych wykazało, że jest to główny powód rozwiązywania problemów z połączeniami telefonicznymi. Oczyść zanieczyszczone złącza odpowiednimi narzędziami do czyszczenia i-sprawdź je ponownie. Zadrapania w obszarze rdzenia oznaczają, że złącze wymaga wymiany.

Testowanie strat

Zestawy do testowania strat optycznych mierzą całkowitą tłumienność wtrąceniową od końca-do-końca. Porównaj zmierzone wyniki z oczekiwaną stratą:

Oczekiwana strata=(długość włókna × tłumienie) + (złącza × 0,3 dB) + (spawy × 0,1 dB)

Typowe tłumienie światłowodu:

Tryb pojedynczy-przy 1310 nm: 0,35 dB/km

Tryb pojedynczy-przy 1550 nm: 0,25 dB/km

Tryb wielomodowy przy 850 nm: 3,0 dB/km

Jeśli zmierzona strata jest znacznie wyższa niż obliczona, coś jest nie tak. Znajdź go przed zaakceptowaniem instalacji. W przypadku okablowania lokali norma TIA-568 zapewnia określone budżety strat i wymagania testowe, których powinna przestrzegać większość instalacji komercyjnych.

Testowanie OTDR

OTDR (-reflektometr domeny czasu optycznego) wysyła impulsy świetlne i mierzy odbicia, pokazując każde złącze, splot, zagięcie i usterkę wzdłuż łącza. Śledzenie informuje dokładnie, gdzie występują problemy i jak poważne.

Zapisz ślady OTDR dla każdego włókna. Kiedy coś zawiedzie miesiące lub lata później, porównanie bieżących i oryginalnych śladów pokazuje dokładnie, co się zmieniło. Przechowuj dokumentację tam, gdzie przyszli technicy będą mogli ją znaleźć-a nie na czyimś laptopie, który opuszcza firmę w przypadku zmiany pracy.

Typowe problemy i rozwiązania

Link w ogóle nie zostanie ustanowiony

Sprawdź w tej kolejności: złącza są prawidłowo osadzone? Podłączono prawidłowo włókno (prześledź je fizycznie)? Polaryzacja TX/RX prawidłowa? Złącza czyste?

Sporadyczne błędy lub wysoki współczynnik błędów bitowych

Prawie zawsze jedna z trzech rzeczy: zanieczyszczone złącza, marginalna moc optyczna (łącze działa, ale nie ma marginesu) lub naruszenie promienia zgięcia gdzieś na ścieżce. Sprawdź fizycznie trasę, szukając ciasnych zakrętów-wewnątrz szaf, przy zmianach kierunku, wszędzie tam, gdzie kabel został „wepchnięty” w ciasną przestrzeń.

Link działał wcześniej, teraz nie

Coś się zmieniło. Czy w okolicy były robione jakieś prace? Czy ktoś coś podłączał lub odłączał? Porównaj bieżący zapis OTDR z oryginalną linią bazową.

OTDR pokazuje w pewnym momencie nieoczekiwaną wysoką stratę

Może to być brudne złącze, złe połączenie, ciasne zgięcie lub uszkodzenie fizyczne. Zacznij od czyszczenia. Jeżeli to nie rozwiąże problemu, sprawdź fizycznie lokalizację wskazaną przez OTDR.

Wniosek

Dobra instalacja światłowodu sprowadza się do podstaw: odpowiedniego kabla dla środowiska, ostrożnej obsługi, czystych połączeń, odpowiedniego testowania. Nie jest to skomplikowane, ale liczą się szczegóły. Pomiń je, a będziesz rozwiązywać problemy przez lata.
