Kompletny przewodnik po okablowaniu światłowodowym MDU

Co to jest MDU? (Pojęcie)

MDU oznacza jednostkę wielomieszkaniową-. W branży telekomunikacyjnej i sieciowej termin ten odnosi się do budynku, w którym znajduje się wiele niezależnych gospodarstw domowych. Typowymi przykładami są budynki mieszkalne, akademiki, hotele i budynki biurowe.

Terminy światłowód MDU lub światłowód MDU odnoszą się do wdrażania sieci światłowodowych-do--domowych (FTTH) w budynkach wielo-rodzinnych. Jest to inna metoda wdrażania niż okablowanie w domach jednorodzinnych (SDU, pojedynczy-jednostka mieszkalna):

Po zrozumieniu podstawowej koncepcji MDU w telekomunikacji, teraz lepiej rozumiemy, w jaki sposób wdrożyć konkretne rozwiązanie w zakresie instalacji światłowodu MDU.

Jakie problemy może rozwiązać ten przewodnik?

Jest to praktyczny przewodnik po projektach światłowodowych MDU. Niezależnie od tego, czy jesteś inżynierem sieciowym planującym projekt światłowodowy MDU, agentem zakupów, który musi zrozumieć znaczenie MDU w telekomunikacji, czy zarządcą nieruchomości, który chce zrozumieć, co oznacza MDU w telekomunikacji

Lub po prostu jesteś entuzjastą technologii, który chce zrozumieć zasady okablowania kablowego MDU, tutaj znajdziesz przydatne informacje o projekcie MDU.

użyjęProdukty Evolux Fibrejako przykłady, ponieważ nasza linia produktów obejmuje podstawowe wyposażenie okablowania MDU: złącza światłowodowe, kable krosowe, pigtaile, rozdzielacze PLC, skrzynki zaciskowe i adaptery.-Są to dokładnie najczęściej używane elementy pasywne w instalacjach światłowodowych MDU.

Jakie strategie należy stosować w przypadku różnych rozmiarów MDU?

Zrozumienie rozmiaru jednostki MDU jest niezbędne, zanim będziemy mogli rozpocząć wdrażanie strategii, ponieważ metody wdrażania są różne. Określa to, ile rozdzielaczy, skrzynek zaciskowych i okablowania światłowodowego potrzebujesz. Projekty telekomunikacyjne MDU dzieli się na trzy typy w zależności od liczby pięter i gospodarstw domowych:

Jak wygląda sieć światłowodowa MDU?

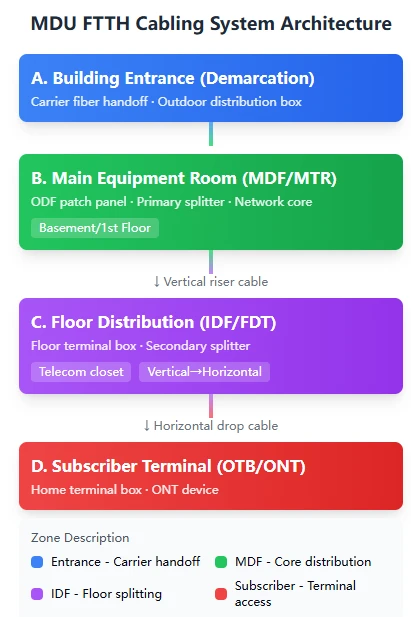

Oto diagram, który pomoże Ci to zrozumieć: Kompletna sieć światłowodowa MDU składa się z czterech stref, rozciągających się od operatora do końca właściciela domu:

Zadaniem instalacji światłowodowej MDU jest połączenie tych czterech stref za pomocą odpowiedniego sprzętu.

Jaka konfiguracja jest potrzebna dla głównego pomieszczenia ze sprzętem?

Czy pamiętasz rozmiar swojego MDU? Następnie możemy zacząć rozumieć, jak skonfigurować odpowiednie główne pomieszczenie ze sprzętem. Główne pomieszczenie ze sprzętem jest przede wszystkim odpowiedzialne za zakończenie zewnętrznych włókien światłowodowych, główne trasowanie i dystrybucję, co ma wpływ na ogólną przepustowość i skalowalność sieci. Wymieniłem odpowiednie produkty bezpośrednio w celach informacyjnych:

Konfiguracja sprzętu zalecana przez firmę Evolux Fibre

ODF (Optical Distribution Frame) jest kluczowym elementem wyposażenia głównego pomieszczenia sprzętowego. Panele krosowe ODF firmy Evolux mają kilka godnych uwagi cech: schludny wygląd, rozsądne okablowanie, łatwą lokalizację i prostą instalację-są one szczególnie ważne w przypadku późniejszej konserwacji.

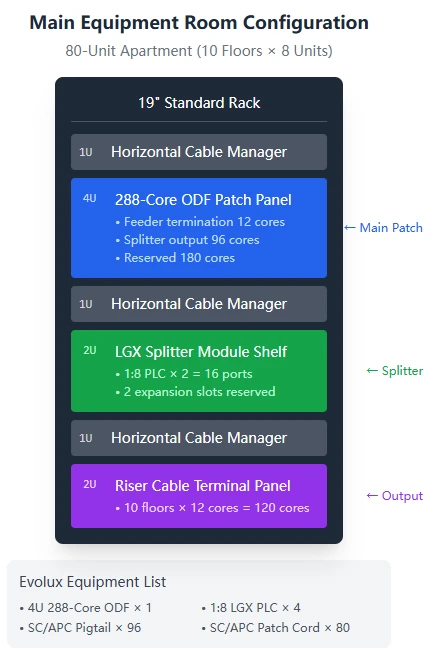

Konkretny przykład z firmy Evolux: schemat konfiguracji średniowiecznego budynku mieszkalnego mieszczącego 80-mieszkań

Jeśli Twój projekt obejmuje również 10-piętrowy budynek z 8 mieszkaniami na piętrze, co daje łącznie 80 mieszkań, główne pomieszczenie ze sprzętem można skonfigurować w następujący sposób:

Lista sprzętu użytego w rozwiązaniu:·

• 4U 288-rdzeniowy ODF do montażu w szafie × 1
• Rozgałęźnik PLC LGX 1:8 × 4 (2 w użyciu, 2 w trybie gotowości)
• Pigtail SC/APC 1m × 96
• Patchcord SC/APC 2m × 80
• Poziomy stojak do zarządzania kablami 1U × 3

Co to jest rozdzielacz optyczny PLC? Jak się go wykorzystuje w MDU?

Operatorzy mogą dostarczyć tylko 1-2 włókna światłowodowe (co odpowiada 1-2 portom PON) lub ograniczoną liczbę włókien, ale trzeba podłączyć dziesiątki, a nawet setki gospodarstw domowych. W tym przypadku do rozwiązania tego problemu służy rozdzielacz optyczny, „zamieniając jeden w wiele”. Rozdzielacz optyczny PLC wykorzystuje zasadę falowodów optycznych do „równomiernego podziału” wiązki światła na wiele wiązek. Na przykład rozdzielacz 1:8 ma 1 wejście i 8 wyjść, przy czym każde wyjście ma około 1/8 pierwotnej siły sygnału.

Różne scenariusze zastosowań wymagają użycia rozdzielaczy z odpowiednimi typami pakietów:

Tabela referencyjna współczynnika podziału:

Czy wybrać podział jednoetapowy-czy dwuetapowy-?

Podział-jednostopniowy polega na umieszczeniu dużego rozdzielacza (np. 1:32) w piwnicy, bezpośrednio rozdzielającego światłowód do każdego gospodarstwa domowego na 32 ścieżki. Podejście to ma prostą konstrukcję i mniej punktów podziału, ale okablowanie jest skomplikowane ze względu na zwiększoną liczbę kabli światłowodowych.

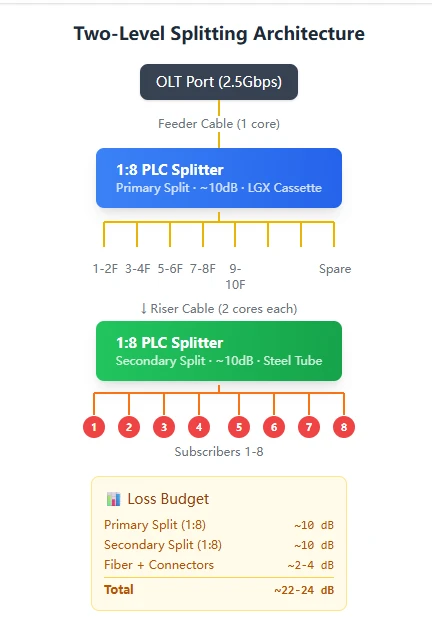

Dwustopniowy podział polega na umieszczeniu rozdzielacza 1:8 w piwnicy, a następnie kolejnego rozdzielacza 1:8 na każdym piętrze, co skutecznie obsługuje 8 x 8=64 gospodarstw domowych. Metoda ta wymaga mniejszej liczby kabli światłowodowych i jest bardziej elastyczna, ale dodatkowy etap podziału zwiększa straty w światłowodzie o około 10 dB.

W przypadku MDU obejmujących więcej niż 30 gospodarstw domowych zalecamy dwuetapowy podział. Jest to główne podejście do instalacji światłowodów MDU.

Jak wybrać skrzynkę zaciskową?

Obszar okablowania podłogi to „punkt przecięcia” pionowych szkieletowych kabli optycznych i poziomych kabli odgałęźnych-, w których kable optyczne w pionie „lądują” w tym miejscu, a następnie rozgałęziają się na wiele kabli optycznych łączących się z każdym gospodarstwem domowym.

Wewnętrzne skrzynki zaciskowe

Zewnętrzne wodoodporne skrzynki zaciskowe

Jeśli szafa telekomunikacyjna jest wilgotna lub punkt dystrybucji znajduje się na zewnątrz, użyj typów wodoodpornych:

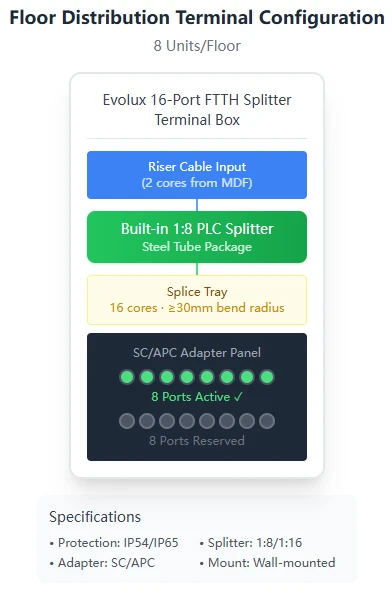

Schemat instalacji podłogowej skrzynki zaciskowej:

Jak wybrać kabel światłowodowy? Jakiego typu należy używać dla różnych lokalizacji?

Wybór kabla MDU wymaga uwzględnienia miejsca instalacji, wymagań dotyczących liczby rdzeni i właściwości-ognioodporności. Różne typy kabli światłowodowych są stosowane w różnych obszarach:

Kable szkieletowe typu Riser

Poziome kable dystrybucyjne

Kabel upuszczający

Czy MDU potrzebujesz kabla światłowodowego G657 do instalacji domowej?

Seria G657 jest włóknem „niewrażliwym na zginanie”, co oznacza, że ​​może pracować przy bardzo małym promieniu zgięcia bez zwiększania strat. Dzięki temu idealnie nadaje się do narożników korytarzy i ciasnych zakrętów przewodów.

Gdzie znajduje się skrzynka zaciskowa światłowodu?

Skrzynka zaciskowa światłowodu to ostatni przystanek, na którym kable światłowodowe docierają do domu użytkownika.-Tutaj jest podłączony modem optyczny (ONT).

Wybór domowej skrzynki zaciskowej

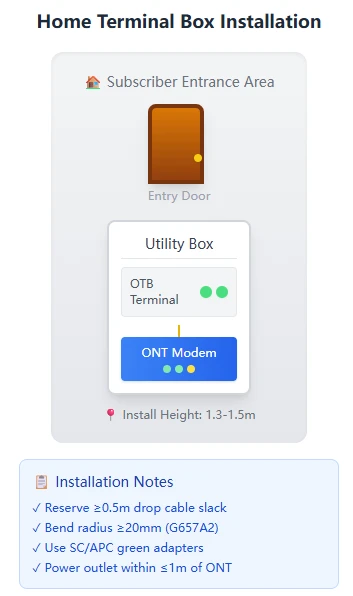

Schemat lokalizacji instalacji i kluczowych punktów:

Złącza i adaptery światłowodowe: te małe akcesoria są kluczowe

W sieciach światłowodowych MDU złącza i adaptery, choć małe, są używane w dużych ilościach i odgrywają kluczową rolę-odpowiadając za umożliwienie połączeń typu „plug{1}}and-play” pomiędzy włóknami optycznymi.

Typowe typy złączy

Zalecamy konsekwentne używanie SC/APC z zielonymi złączami. Pomoże to uniknąć nieprawidłowego włożenia.

A co z dużymi MDU?

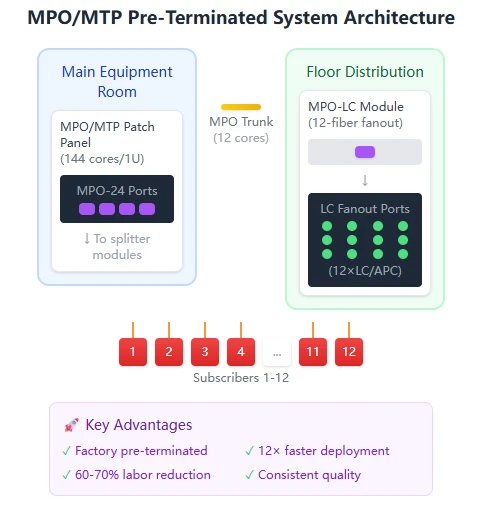

Możemy zastosować rozwiązanie MPO/MTP-o dużej gęstości:

W przypadku dużych projektów światłowodowych MDU z ponad 200 użytkownikami tradycyjne złącza jedno-żyłowe są zbyt niewydajne. Rozwiązanie MPO/MTP firmy Evolux może znacznie poprawić efektywność wdrożenia.

Specyfikacje panelu krosowego MPO/MTP

Zalety systemów z preterminacją-MPO:

O włóknie Evolux

Shenzhen Evolux Fibre Co., Ltd., założona w 2013 roku, koncentruje się na badaniach i rozwoju oraz produkcji produktów z zakresu łączności światłowodowej.

Podstawowe linie produktów:

• Złącza światłowodowe
• Patchcordy
• Warkocze
• Rozgałęźniki
• Skrzynki zaciskowe
• Adaptery
• MPO/MTP
• Produkty o dużej-gęstości

Produkty te zaspokajają wszystkie potrzeby w zakresie łączności pasywnej w inżynierii światłowodowej MDU.

Usługi:

• Indywidualny projekt rozwiązania okablowania MDU
• Dobór produktów i wsparcie techniczne
• Szkolenie dotyczące projektu-na miejscu
• Posprzedażowe wsparcie techniczne

Skontaktuj się z nami, aby uzyskać spersonalizowane rozwiązanie!
