Światłowód MPO/MTP: prawdziwa rozmowa, której potrzebujesz przed budową kolejnego centrum danych

W listopadzie ubiegłego roku zadzwonił do mnie klient z Phoenix. Właśnie zakończyli budowę kręgosłupa 100G-budowa liścia-sześć miesięcy planowania, pięknego zarządzania kablami,-wszystko oznaczone kolorami. Połowa łączy nadrzędnych nie chciała negocjować.

Okazało się, że ktoś chwycił pudełko kufrów typu B, aby stworzyć projekt typu A. Pudełka wyglądały identycznie. Numery części różniły się jedną cyfrą.

Cztery godziny rozwiązywania problemów. Lot o 6:00 rano dla ich głównego inżyniera. Ostateczne szkody: 14 200 dolarów za prace awaryjne i 1847 dolarów za bilet lotniczy w ostatniej-minutie. Nadal mam gdzieś zrzut ekranu faktury.

Dlatego to piszę. Włókno MPO/MTP nie jest nauką o rakietach, ale szczegóły cię zniszczą, jeśli nie będziesz zwracać uwagi. A kary skalują się w zależności od liczby portów.-Jeśli zepsujesz jedną poprawkę LC, stracisz jedno łącze. Jeśli zepsujesz jedno łącze MTP, stracisz dwanaście.

MPO vs MTP: Zabijmy to zamieszanie

Ciągle dostaję to pytanie. „Czy MTP to po prostu drogie MPO?”

Raczej. Ale to jakby zapytać, czy Lexus to tylko droga Toyota. Technicznie tak, praktycznie nie.

MPO to standard złącza. IEC 61754-7, TIA-604-5 - zwykła zupa alfabetyczna. Każda fabryka posiadająca formę tulejkową może wycinać złącza MPO.

MTP to marka amerykańskiej firmy Conec. Wynaleźli format wielowarstwowy-wciskany-, a następnie spędzili dziesięciolecia na jego udoskonalaniu. Ten sam ślad, węższe tolerancje, lepsze materiały.

Oto rzecz, którą pomija większość wykresów porównawczych: zapomnij o debacie na temat zacisków plastikowych-w porównaniu-metalowych. To odwrócenie uwagi.

Eliptyczny kołek prowadzący to cała gra w piłkę.

Standardowe MPO wykorzystuje okrągłe kołki prowadzące. Po połączeniu dwóch złączy okrągłe styki mogą lekko się kołysać w tulejce wyrównującej-może o mikron tu, o mikron tam. Nie brzmi to dużo. Ale zrób to 200 razy, a wzór zużycia stanie się nierówny. Zewnętrzne pozycje włókien zaczynają się przesuwać. Twoja strata wtrąceniowa rośnie.

Kołki eliptyczne MTP? Koncentrują się-na sobie. Za każdym razem. Po ich podłączeniu można poczuć różnicę.-Słychać wyraźne kliknięcie, gdy pin zostaje osadzony, w porównaniu z tym niewyraźnym szumem, jaki można uzyskać w przypadku taniego MPO.

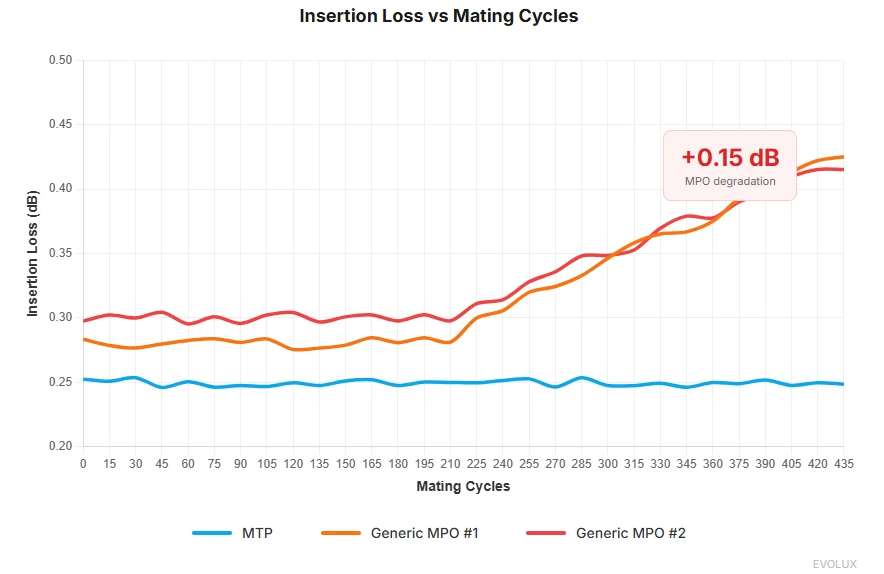

W zeszłym roku przeprowadziliśmy test tortur: 437 cykli łączenia na sześciu różnych próbkach złączy. Do cyklu 300 dwa z ogólnych MPO wykazywały degradację o 0,15 dB w pozycjach 1 i 12. MTP? Płaska linia w cyklu 400.

To 0,15 dB nie brzmi przerażająco, dopóki nie połączysz trzech punktów współpracujących w łączu 400G z zerowym zapasem.

Co kryje się w tych rzeczach

Szybka lekcja anatomii, bo zrozumienie wnętrzności pomaga, gdy coś się psuje.

Ferrula

Wyobraź sobie małą cegłę ceramiczną z 12 otworami wywierconymi z dokładnością do około 1 mikrona. Ludzki włos ma szerokość 70 mikronów. Mówimy o 1/70 włosa.

W złączach MTP tuleja unosi się na sprężynach. Dlaczego? Ponieważ gdy połączysz ze sobą dwa złącza, nigdy nie będą one idealnie dopasowane. Pływak umożliwia mikro-regulację okucia, dzięki czemu nacisk styku rozkłada się równomiernie, zamiast szlifować jeden narożnik w zapomnienie.

Dzięki temu mechanizmowi sprężynowemu nie należy-ulegać śmierci złączom MTP podczas ich łączenia. Widziałem, jak technicy ściskają je razem, jakby dokręcali nakrętki mocujące. Celem pływaka jest umożliwienie złączu znalezienia własnego wyrównania. Po prostu naciśnij, aż kliknie. Zrobione.

Kołki prowadzące

Już narzekałem na konstrukcję eliptyczną. Same sworznie są wykonane z hartowanego stopu,-wytrzymują tysiące wszczepień bez grzybów.

Złącza męskie mają piny. Złącza żeńskie mają otwory. Brzmi oczywiste, ale widziałem, jak ludzie próbowali kojarzyć samca-z-mężczyzną o 2 w nocy w ciemnej szafce. Nie działa. Zapytaj mnie, skąd wiem.

Obudowa

Standardowe obudowy MTP mają-jednoczęściową-biegunowość, a płeć jest ustawiana fabrycznie. Źle zamawiasz, albo zwracasz kable, albo kupujesz panele adapterów.

Oto coś, czego nie powiedzą arkusze danych: w lokalizacjach brzegowych, w których nie panuje-kontrolowany-klimat lub w środowiskach przemysłowych, tanie plastikowe obudowy MPO po kilku latach stają się kruche. W naszym laboratorium testów obciążeniowych porównaliśmy oryginalne obudowy MTP z podróbkami innych producentów w warunkach ekstremalnych cykli temperaturowych. Wielu producentów obniża koszty, dodając do form obudów nadmierną ilość materiału pochodzącego z recyklingu,-powoduje to niewidoczną gołym okiem degradację łańcucha molekularnego. Jednak po testach cyklicznych zmian temperatur (-40 stopni do +75 stopni) odporność zmęczeniowa zatrzasku spada o ponad 40%. Otrzymaliśmy od klientów zwroty „rozdrobnionych” złączy, a analiza rozbiórki konsekwentnie wykazuje klasyczną kruchość materiału. Dlatego nalegamy, aby używać wyłącznie wysokiej jakości dziewiczej żywicy polieteroimidowej (PEI). Kosztuje więcej na papierze, ale gwarantuje, że złącza będą nadal współpracować z tym samym wyraźnym kliknięciem po dziesięciu latach w centrum danych.

MTP PRO rozwiązuje problem z konfiguracją (więcej o tym później), ale na razie po prostu pamiętaj: trzykrotnie-sprawdź swoje specyfikacje przed złożeniem zamówienia. Proces RMA dla kabla miejskiego o wartości 400 USD trwa trzy tygodnie.

Biegunowość. Zwróć uwagę tutaj.

Zamierzam poświęcić tej sekcji zdecydowanie za dużo czasu, ponieważ błędy polaryzacji stanowią może 60% wezwań do rozwiązywania problemów z MPO, w których brałem udział. To nudne. To nudne. I całkowicie zniszczy Twój czwartkowy wieczór, jeśli go zignorujesz.

Światłowód dupleksowy jest prosty. Tx do Rx, Rx do Tx. Maluch mógłby to zrozumieć.

Dwanaście włókien w jednym złączu? Każde stanowisko ma znaczenie. Istnieją trzy-TRZY-różne sposoby okablowania tych kabli przez producentów.

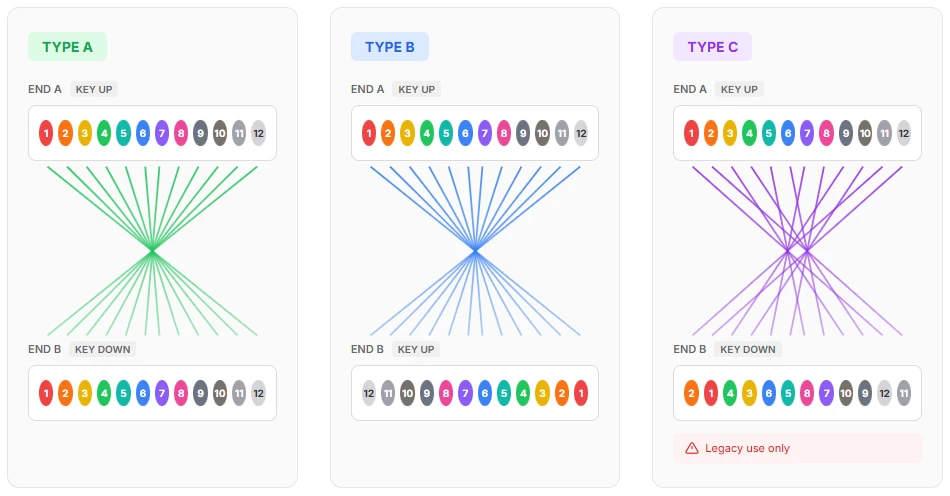

Typ A

Klucz w górę z jednej strony, klucz w dół z drugiej. Kabel wewnętrznie odzwierciedla układ światłowodów. Pozycja 1 przechodzi na pozycję 1, ale fizyczne odwrócenie oznacza, że ​​pary ustawiają się prawidłowo w celu uzyskania duplexowego wybicia.

Typ B

Obydwa końce są podniesione. Kabel zamienia sąsiednie pary: 1↔2, 3↔4, 5↔6 i tak dalej. Wspólne dla transceiverów SR4.

Typ C

Osobiście nienawidzę typu C. Standard go zawiera, to oczywiste. Ale w praktyce? To pułapka.

Typ C wykonuje rzut parą na rzut typu A. Jedyny raz, kiedy widziałem jego prawidłowe użycie, miał miejsce w bardzo specyficznej starszej konfiguracji Cisco, a nawet wtedy technik, który go zainstalował, nie pozostawił żadnej dokumentacji. Spędziliśmy dwa dni na odwróceniu-inżynierii mapy polaryzacji.

Moja rada: jeśli nie dopasowujesz istniejącej infrastruktury typu C, udawaj, że ona nie istnieje. Będziesz lepiej spać.

Dlaczego to ma znaczenie w prawdziwym życiu

Oto typowa ścieżka-liścia:

Przełącznik kręgosłupa → Pień typu B → Panel krosowy MTP → Łatka typu A → Przełącznik liściowy

Wszystko działa. A teraz wyobraź sobie, że ktoś-może wykonawca, może pośpieszny technik-nocnej zmiany-zamienia bagażnik typu B na typ A. Pudła wyglądały podobnie. Etykiety były małe.

Co się dzieje? Częściowa łączność. Włókna 1-2 działają. Włókna 3-4 nie. Włókna 5-6 działają. I tak dalej.

Objaw wygląda dokładnie tak, jak uszkodzony transceiver. Albo brudne złącze. Albo przerwa w włóknie. Będziesz tracił godziny na gonienie za duchami, zanim ktoś w końcu uruchomi narzędzie do mapowania polaryzacji i odkryje prawdziwy problem.

Jako producent najbardziej przerażają mnie skomplikowane schematy okablowania-ale „ukryte błędy produkcyjne”. W ciągu ponad dziesięciu lat-doświadczenia w produkcji widzieliśmy, co się dzieje, gdy procesom montażu brakuje odpowiedniej kontroli. Najczęstszy tryb awarii? Błędy polaryzacji spowodowane obrotem taśmy światłowodowej podczas zakończenia. Bez automatycznej weryfikacji zmęczeni pracownicy mogą niechcący obrócić wstęgę o 180 stopni-. Jest to błąd niewidoczny gołym okiem, ale ma katastrofalny wpływ na łącze. Raporty z analizy niepowodzeń w branży sugerują, że stanowi to około 1% kabli pochodzących z obiektów bez zabezpieczeń. Na naszej linii produkcyjnej stosujemy w pełni zautomatyzowane testowanie polaryzacji.-Każdy kabel generuje unikalny identyfikator polaryzacji przed wysyłką. Zarządzanie polaryzacją nie powinno zależeć od szczęścia instalatora; należy go zamknąć w fabryce poprzez fizyczne zabezpieczenie i automatyczną kontrolę.

Po tym koszmarze przyjęliśmy twardą zasadę: przy każdym dużym wdrożeniu losowo-ciągniemy testowo 5% kabli, zanim trafią do korytka. Sprawdź rzeczywiste mapowanie włókien, a nie naklejkę. Nigdy nie ufaj etykiecie.

Poprawka

Dokument. Wszystko.

Przed ułożeniem pojedynczego kabla utwórz mapę polaryzacji. Arkusz kalkulacyjny, diagram Visio, szkic na serwetce-Nie obchodzi mnie to. Po prostu zapisz:

Jaki typ kabla dokąd idzie

W którą stronę zwrócony jest klucz na każdym końcu

Jakie jest oczekiwane mapowanie włókien-na-włókna

Oznacz oba końce każdego kabla typem polaryzacji. Nie tylko numer części-ale rzeczywista polaryzacja. Używam kolorowej taśmy: niebieskiej dla A, żółtej dla B.-Niska technologia, ale działa.

Jeden z klientów, z którym pracuję, drukuje kody QR prowadzące do bazy danych dokumentacji. Przesada? Może. Ale od trzech lat nie przydarzyło im się żadne zdarzenie związane z polaryzacją.

Uwaga: ta ścieżka dwu-segmentowa zachowuje prawidłową polaryzację dla przerwania 4×25G. Zmień którykolwiek kabel bez przeliczania, a rozwiązywanie problemów będzie możliwe o północy.

Obliczenie budżetu strat

Każde łącze optyczne ma budżet mocy. Nadajnik emituje X dBm. Odbiornik potrzebuje co najmniej Y dBm. Różnica polega na budżecie strat,-który wydajesz na tłumienie włókien, straty w złączach i spawy.

Przy 10G budżety strat były hojne. Możesz użyć złączy śmieci i nadal mieć margines.

Przy 100G matematyka staje się trudniejsza.

Przy 400G liczysz dziesiąte części dB jak skąpiec liczący grosze.

Przykład 100GBASE-SR4

IEEE zapewnia całkowitą utratę kanału na poziomie 1,9 dB dla 100G SR4 w porównaniu z OM4 na 100 metrów.

Zbudujmy realistyczny link:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Dwa krycia MTP (przełącznik → panel, panel → patch)

Jeśli używasz ogólnego MPO przy 0,75 dB każdy:

To nie jest margines. To jest pasek błędów na twoim sprzęcie testowym.

Jedna drobinka kurzu na jednym końcu-i budżet przekracza budżet. Jeden nieco dłuższy przebieg kabla, ponad budżet. Jedno złącze, które pochodziło z piątkowej popołudniowej zmiany w fabryce, przekroczyło budżet.

To samo łącze z MTP Elite przy 0,35 dB każdy:

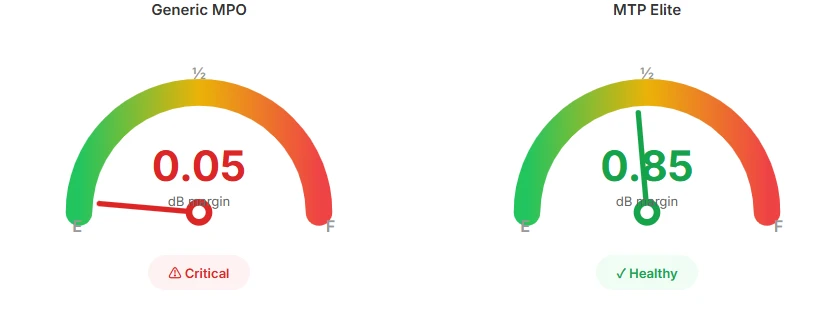

Teraz możesz oddychać. Zdarza się kurz. Dryf temperatur. Wiek włókien. Margines 0,85 dB pochłania świat rzeczywisty.

Analogia do podróży

Pomyśl o budżecie strat jak o jeździe-przełajowej ze zbiornikiem paliwa, którego nie można napełnić.

Generic MPO zaczyna od połowy zbiornika. Krótkie wycieczki? Cienki. Ale jeśli spróbujesz przedostać się z Phoenix do Denver, będziesz pocić się z każdym kilometrem, jadąc na stację benzynową na oparach.

MTP Elite zaczyna od pełna. Ten sam cel, ale teraz możesz objechać, uruchomić klimatyzację i nie wpadać w panikę, gdy natrafisz na ruch uliczny.

Miejsce docelowe (szybkość transmisji danych) nie ulega zmianie. Twój margines na niespodzianki tak.

MTP Elite vs Standard: Kiedy płacić składkę

US Conec sprzedaje dwa gatunki:

Standardowe MTP:Maks. tłumienie wtrąceniowe 0,50 dB. Typowo wynosi około 0,35 dB.

Elita MTP:Maks. 0,35 dB. Typowo wynosi 0,15-0,25 dB.

Elite kosztuje 15-30% więcej w zależności od liczby włókien i dostawcy. Warto?

Oto jak o tym myślę.

Przejdź do Elite, gdy:

Twoja matematyka dotycząca strat pozostawia margines mniejszy niż 0,5 dB po zsumowaniu wszystkiego

Na ścieżce znajdują się co najmniej trzy punkty kojarzenia

Robisz 400G teraz lub będziesz w ciągu 3 lat

Kabel to infrastruktura szkieletowa, która będzie w ścianach przez dekadę

Standard jest w porządku, gdy:

Linki poniżej 50 m z zaledwie 1-2 kryciami

Wygodny margines przy 40G lub 100G

Patchcordy, które i tak będziesz wymieniać co roku-po co płacić więcej za materiały eksploatacyjne?

Naprawdę napięty budżet, a Ty wykonałeś obliczenia, aby udowodnić, że to działa

Moja ogólna zasada: Elite do kufrów, Standard do naszywek.

Oto logika. Pnie biegną po suficie, pod podłogą, przez ściany. Pozostają tam przez 7-10 lat. To podstawa Twojej sieci — absolutnie nie możesz oszczędzać na marżach strat w infrastrukturze, której nie będziesz dotykać przez dekadę.

Z punktu widzenia precyzji produkcji różnica między klasami Elite i Standard to nie tylko 0,1 dB na papierze. Produkcja złączy klasy Elite-wymaga rozszerzonego-superpolerowania-powierzchni końcowej i odrzucenia wszelkich tulejek o parametrach geometrii granicznej, takich jak przesunięcie wierzchołka. Moja podstawowa-rekomendacja dla klientów: kufry muszą być Elite. Po zakopaniu złączy magistrali w korytkach kablowych ustala się ich punkty łączenia. Kable krosowe są płynne i podlegają ciągłej wymianie. Jeśli geometria okuć tułowia nie jest idealna, nie ma znaczenia, jak dobre są kable krosowe,-fizyczny nacisk styku zawsze będzie nierówny. Wydawaj pieniądze na precyzyjne komponenty, które się nie poruszają. To filozofia kosztów, która faktycznie ma sens w produkcji.

Łatki? To materiały eksploatacyjne. Technicy operacyjni szarpią ich, przekierowują, nadepną na nie i przypadkowo przewracają po nich krzesła. Średnia długość życia wynosi od sześciu miesięcy do roku, zanim zostaną wymienione. Wydawanie dolarów premium na łaty Elite podczas korzystania z marginalnych bagażników jest odwrotne-polerujesz klamkę, podczas gdy fundament pęka.

Jeden wyjątek: jeśli łączysz się-przez pokój-spotkań ze mną w szkole, wszędzie wybieraj Elite. Po drugiej stronie panelu przełączania nie można kontrolować jakości kabla.

MTP PRO: Naprawy w terenie, które naprawdę działają

Tradycyjne MTP blokuje polaryzację i płeć w fabryce. Złe zamówienie? Zwróć go, poczekaj trzy tygodnie, wyjaśnij kierownikowi projektu, dlaczego harmonogram się przesunął.

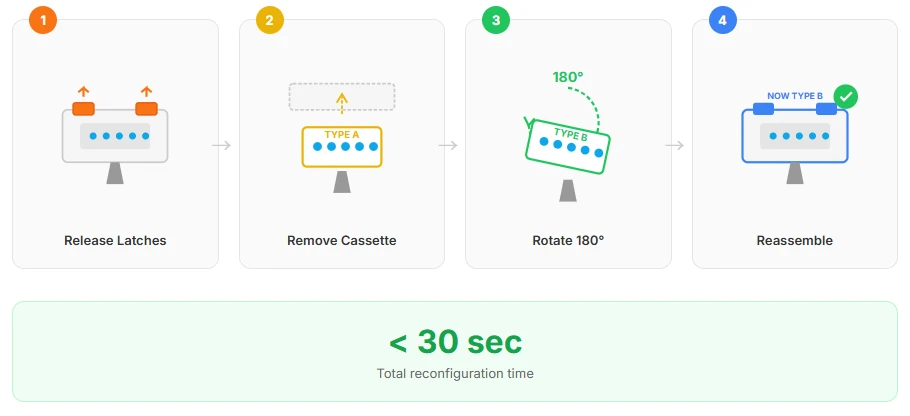

MTP PRO umożliwia zmianę polaryzacji (Typ A ↔ Typ B) i płci (mężczyzna ↔ kobieta) w terenie. Nie potrzeba żadnych specjalnych narzędzi do sprawdzania polaryzacji,-wystarczy otworzyć obudowę. Zamiana płci wymaga narzędzia do wyciągania szpilek, ale to wciąż 30-sekundowa praca.

Składka wynosi 20-40% w stosunku do standardowego MTP. Brzmi stromo.

Ale przeliczmy-na pomyłkę:

Jeśli przeprowadzasz duże wdrożenie i nie masz pewności co do tego, co jest już zainstalowane, MTP PRO zwraca się za pierwszym razem, gdy coś nie pasuje do rysunku.

W przypadku środowisk kolokacyjnych lub-zarządzanych przez strony trzecie zazwyczaj bezpośrednio zalecamy klientom specyfikację MTP PRO. W scenariuszach „czarnej skrzynki”, w których nie można przewidzieć polaryzacji ani płci drugiego końca,-zmienne możliwości PRO są nie tylko wygodne,-to także ubezpieczenie. Widzieliśmy, jak klienci zamykali na tydzień całe dziesięć-tysięcy-projektów światłowodowych, ponieważ oba końce okazały się męskie. Jako producent produkujemy złącza serii PRO-, które pozwalają na przekazanie uprawnień konfiguracyjnych w terenie,-eliminując ryzyko w łańcuchu dostaw spowodowane-lukami komunikacyjnymi na wczesnym etapie.

Do małych,-dobrze udokumentowanych kompilacji, w których kontrolujesz każdą zmienną? Standardowo jest w porządku.

MTP-16: Przestań marnować błonnik

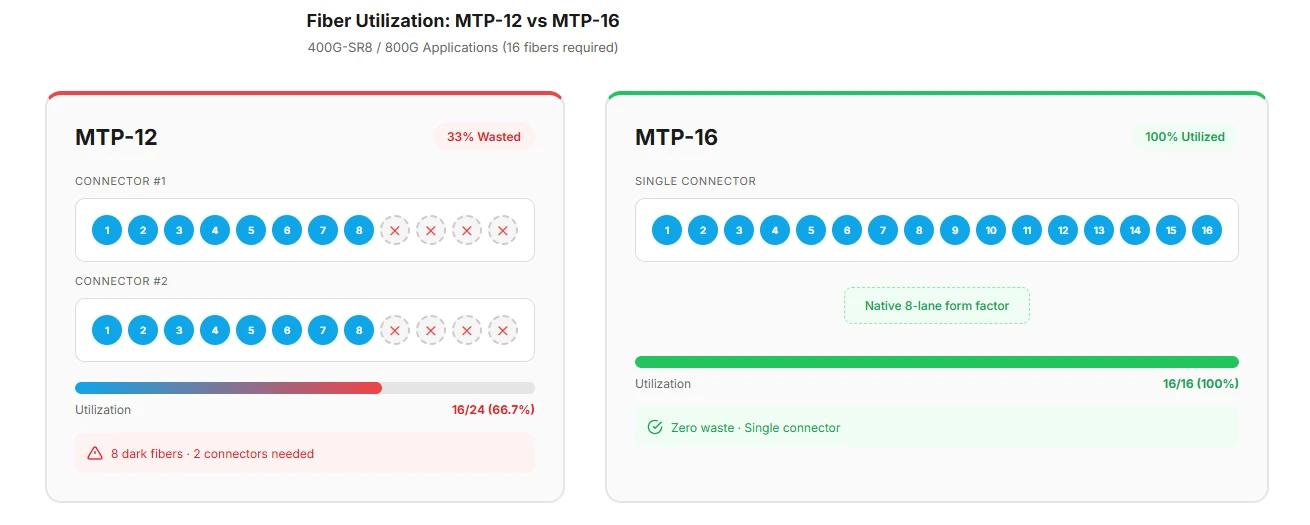

Brudny sekret 12-włóknowego MTP: marnuje jedną trzecią włókna na zastosowania 8-torowe.

40G wykorzystuje 4 linie (8 włókien). 100G używa 4 linii (8 włókien). 400G wykorzystuje 8 linii (16 włókien). 800G wykorzystuje 8 linii (16 włókien).

MTP-16 rozwiązuje ten problem. Szesnaście włókien, osiem par dupleksowych, zero odpadów.

W przypadku 400G-SR8 i nadchodzącej fali 800G, MTP-16 jest natywną obudową. Jeśli budujesz nową infrastrukturę szkoleniową AI,-klastry GPU, które wymagają 400 G lub 800 G między każdym węzłem, należy teraz standaryzować na MTP-16. Delta kosztów jest znikoma, a w ciągu dwóch lat nie będziesz musiał wyrywać 12-włóknowych pni.

W zeszłym miesiącu usłyszałem od osoby kontaktowej ds. hiperskalera: już zaangażowali się w MTP-16 we wszystkich nowych kompilacjach. Sama poprawa wykorzystania włókien uzasadniała zmianę oprzyrządowania.

Zakończ-Kontrola twarzy: nudna część, która Cię oszczędza

Napiszę krótko, bo to najmniej interesujący temat. Ale pomijanie tego jest powodem, dla którego ludzie spalają transceivery za 2000 dolarów.

Złącza MTP mają 12, 16 lub 24 włókna w jednej tulejce. Jedna cząsteczka zanieczyszczeń na jednym włóknie zatrzymuje całe złącze. Skala szans na zanieczyszczenie z liczbą włókien.

IEC 61300-3-35 definiuje czystość. Oto podsumowanie:

Ta strefa rdzenia-25 mikronów jest brutalna. Jedna cząsteczka pyłu. Jeden. A Twoje łącze 400G zaczyna zgłaszać błędy CRC.

Nie można ręcznie sprawdzić 12+ włókien na złącze na koniec każdego kabla. Zdobądź automatyczną sondę MTP (4 000–8 000 USD). Opłaca się to przy pierwszym wykryciu zanieczyszczenia przed połączeniem, a nie po wymianie transiwera.

Protokół czyszczenia:

1. Najpierw sprawdź. Zawsze.
2. W przypadku zabrudzenia: wytrzeć do sucha. Działa w 80% przypadków.
3. Nadal brudne: czyszczenie na mokro IPA.
4. Przed kryciem-powtórnie sprawdź.
5. Niepowodzenie po czyszczeniu na mokro? Złącze może być uszkodzone. Nie zmuszaj tego.

Nowicjusze mylą się w jednej kwestii: zakładają, że czyszczenie na mokro jest zawsze dokładniejsze niż na sucho. W przypadku złączy MTP jest to katastrofa, która może się wydarzyć. Pozostałości IPA, które nie odparowują całkowicie, tworzą lepkie mikro-pułapki w otworach kołków prowadzących-, które przyciągają więcej kurzu niż na początku.

Pod fabrycznym mikroskopem o powiększeniu 400x często widzimy niewidzialnego zabójcę pozostawionego po „czyszczeniu na mokro”: folie z pozostałościami IPA. Wielu klientów używa środka do czyszczenia płyt lub alkoholu-o wysokim stężeniu, ale jeśli proporcje mieszaniny są nieprawidłowe lub odparowanie jest niepełne, napięcie powierzchniowe cieczy dosłownie „blokuje” drobne cząstki bezpośrednio w otworach kołków prowadzących MTP. Dlatego też niektóre kable wychodzą dobrze po wyjęciu z pudełka, ale wykazują gwałtowne straty już po kilku cyklach łączenia. Nasza rekomendacja dla hali produkcyjnej: czyszczenie chemiczne radzi sobie z dziewięćdziesięcioma procentami przypadków. Jeśli czyszczenie na mokro jest absolutnie konieczne, użyj specjalistycznych rozpuszczalników czyszczących-niepozostawiających pozostałości, a następnie przepłucz azotem pod wysokim-ciśnieniem. Celem jest zachowanie „pierwotnej integralności”-powierzchni-końca włókna, a nie degradacja chemiczna w wyniku nadmiernej obróbki.

Nasza zasada: zawsze najpierw wytrzyj do sucha. Zaoszczędź czyszczenie na mokro w przypadku uporczywych zanieczyszczeń-tłustych skór z palców technika, pozostałości kleju i tym podobnych. A jeśli czyścisz na mokro, natychmiast wykonaj dwa przejścia wycierania na sucho. Pomyśl o MTP jak o optyce precyzyjnej: im bardziej sucha, tym bezpieczniejsza.

Jeden szczegół, który często jest pomijany: konstrukcja osłony przeciwpyłowej ma większe znaczenie, niż się ludziom wydaje. Zatyczki, które przylegają zbyt mocno, zmuszają techników do szarpania za osłonę podczas zdejmowania, co może spowodować naprężenie zespołu okucia. Projektując nasze osłony przeciwpyłowe, specjalnie zaprojektowaliśmy napięcie uchwytu, aby zrównoważyć ochronę przed zanieczyszczeniami i łatwość ich usuwania.-Wystarczająco mocne, aby nie przesuwały się podczas przenoszenia, i na tyle luźne, że nie trzeba się z nimi mocować o 2 w nocy w ciemnej szafce. Takich drobiazgów nie ma w żadnym arkuszu danych.

Ramy decyzyjne

Oto ściągawka. Ale przeczytaj gwiazdki-tam znajdują się prawdziwe wskazówki.

Gwiazdki:

⚠️ W pobliżu urządzeń HVAC lub sprężarek?Wibracje z czasem rozluźniają połączenia. Wybierz MTP (metalowe zaciski), nawet jeśli matematyka strat mówi, że ogólne jest w porządku.

⚠️ Środowisko laboratoryjne z ciągłą rekonfiguracją?MTP PRO, nawet jeśli polaryzacja jest „znana”. Plany się zmieniają. Oszczędź sobie bólu głowy.

⚠️ Łączysz się z istniejącymi ogólnymi łączami MPO?Nie marnuj pieniędzy na łatki Elite-najpierw uaktualnij bagażnik. Łańcuch jest tak mocny jak najsłabsze ogniwo.

⚠️ Colo spotyka się-w pokoju ze mną?Wszędzie elita. Oto cała prawda o kolokacji: nie możesz sprawdzić, co znajduje się po drugiej stronie panelu rozgraniczającego. Nie masz pojęcia, czy używają wysokiej jakości swetrów, czy najtańszej rzeczy, jaką znalazł ich dział zakupów. To, co możesz kontrolować, to Twoja strona połączenia. Przejście na tryb Elite po Twojej stronie powoduje dodatkowe 0,3 dB marginesu-a w środowisku „czarnej skrzynki”, w którym połowa łącza jest niewidoczna, margines ten często stanowi różnicę między ciągłym zielonym światłem a trzepoczącym żółtym alarmem.

W przypadku wiązek światłowodowych, kaset i modułów breakout MPO/MTP, które obejmują cały asortyment, szczegółowe specyfikacje i dostępność zapasów można znaleźć wKatalog EVOLUX. Nasza sekcja złączy światłowodowych obejmuje warianty MTP-12, MTP-16 i PRO — wszystkie wyprodukowane zgodnie z protokołami kontroli jakości i inspekcji omówionymi w tym przewodniku.

Włókno MPO/MTP nie jest skomplikowane, jeśli zinternalizujesz trzy rzeczy:

Jakość złącza rośnie wraz z szybkością.40G wybacza niechlujstwo. 400G nie.

Błędy polaryzacji wyglądają jak wszystko oprócz błędów polaryzacji.Dokumentuj przed instalacją.

Budżety strat są mniejsze niż myślisz.Wykonaj matematykę. Jeśli jest blisko, uaktualnij specyfikację złącza.

I jedna osobista opinia: MTP Elite na magistralach szkieletowych prawie zawsze jest warty swojej ceny. Całkowita różnica w kosztach budowy centrum danych to błąd zaokrąglenia w porównaniu z kosztami rozwiązywania problemów awaryjnych w ciągu jednej nocy.
