Feb 03, 2026

Wyjaśnienie typów włókien wielomodowych: OM1 OM2 OM3 OM4 OM5

Dogłębne-porównanie techniczne pomagające inżynierom sieci i zespołom ds. zaopatrzenia w wyborze odpowiedniego światłowodu wielomodowego dla ich infrastruktury



Kiedy w zeszłym kwartale skontaktowała się z nami firma logistyczna z New Jersey w sprawie modernizacji swojej sieci magazynowej, stanęła przed typowym dylematem: istniejące okablowanie OM1 nie było w stanie obsłużyć właśnie zakupionych przełączników 10GbE. Technik-na miejscu zalecił OM4, ale czy to była przesada w przypadku biegów o średniej długości 85 metrów? Ten scenariusz ma miejsce codziennie w centrach danych, kampusach i obiektach przedsiębiorstw na całym świecie.

Wybór światłowodu wielomodowego nie polega tylko na wyborze-kabla z kodem kolorystycznym-, ale na zrozumieniu fizyki propagacji światła, dopasowaniu infrastruktury do obecnych i przyszłych wymagań w zakresie przepustowości oraz optymalizacji inwestycji kapitałowych. Wyjaśnienie tego przewodnika wykracza poza specyfikacje-poziomu powierzchniDlaczegowłókna te działają inaczej iJakaby podejmować świadome decyzje dotyczące konkretnego wdrożenia.





Co sprawia, że ​​światłowód wielomodowy jest „wielomodowy”

Zanim zagłębimy się w klasyfikacje OM, ustalmy, co na podstawowym poziomie odróżnia światłowód wielomodowy od jego odpowiednika jednomodowego-.

Światłowód wielomodowy ma większą średnicę rdzenia,-zwykle 50 μm lub 62,5 μm w porównaniu do rdzenia jednomodowego o średnicy 9 μm. Ten większy rdzeń umożliwia światłu przemieszczanie się przez włókno wieloma ścieżkami jednocześnie, przy czym każda ścieżka reprezentuje inny „tryb” propagacji. Pomyśl o tym jak o autostradzie z wieloma pasami i drogą jedno-jeden pasm: więcej pasów oznacza większe natężenie ruchu na krótkich dystansach, ale koordynacja staje się wyzwaniem na dłuższych odcinkach.

Granica między rdzeniem a płaszczem w światłowodzie wielomodowym o stopniowanym-współczynniku nie jest ostrą granicą, ale raczej stopniową zmianą współczynnika załamania światła. Ten gradient został precyzyjnie zaprojektowany, aby wyrównać czas podróży różnymi środkami transportu. Światło przemieszczające się w pobliżu krawędzi światłowodu pokonuje dłuższą drogę fizyczną, ale przechodzi przez materiał o niższym-refrakcji-(a zatem przemieszcza się szybciej), podczas gdy światło w pobliżu środka pokonuje krótszą drogę przez materiał o wyższym-refrakcji-(porusza się wolniej). Po perfekcyjnym dostrojeniu wszystkie tryby docierają do odbiornika jednocześnie.

W praktyce tolerancje produkcyjne oznaczają, że kompensacja ta nigdy nie jest idealna. Wynikające z tego różnice taktowania pomiędzy trybami-zwane dyspersją modalną-ostatecznie ograniczają szerokość pasma światłowodu i odległość transmisji. Jest to kluczowy parametr oddzielający OM1 od OM5.





Ewolucja od LED do VCSEL: Zrozumienie rewolucji w przepustowości

System klasyfikacji OM odzwierciedla zasadniczą zmianę w technologii źródeł światła, która miała miejsce pod koniec lat 90. i na początku XXI wieku.

info-400-400

Era LED (OM1 i OM2)

Wczesne systemy wielomodowe wykorzystywały-diody elektroluminescencyjne (LED) jako źródło światła. Diody LED wytwarzają szeroki, jednolity sygnał wyjściowy, który wypełnia cały rdzeń światłowodu, ekscytując jednocześnie wszystkie dostępne tryby. Ten stan „przepełnionego uruchomienia” oznaczał, że szerokość pasma światłowodu była określona na podstawie łącznej wydajności setek współpracujących ze sobą trybów. Kilka wolnych lub szybkich trybów miało minimalny wpływ, ponieważ energia sygnału była rozprowadzana na wielu ścieżkach.

Diody LED mają zasadnicze ograniczenie: ich maksymalna szybkość modulacji wynosi około 622 Mbit/s. To ograniczenie sprawiło, że nie nadawały się one do zastosowań-gigabitowych, niezależnie od teoretycznych możliwości światłowodu.

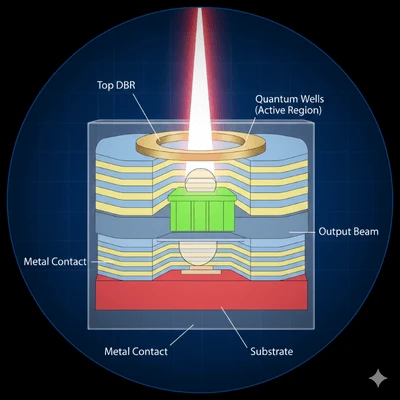

Rewolucja VCSEL (OM3, OM4, OM5)



Pionowe-powierzchnie wnęki-lasery emitujące (VCSEL) zmieniły wszystko. Te lasery półprzewodnikowe oferują:

Szybkość modulacji przekraczająca 25 Gbit/s (i stale poprawiająca się)

Węższa szerokość widmowa, zmniejszająca dyspersję chromatyczną

Wyższa moc optyczna zapewniająca lepszy stosunek sygnału-do-szumu

Niższe koszty produkcji w porównaniu z laserami-emitującymi krawędziowo

Okrągłe profile belek, które skutecznie łączą się z rdzeniami światłowodowymi

Jednakże VCSEL nie wypełniają równomiernie rdzenia światłowodu. Ich skoncentrowana wiązka pobudza tylko podzbiór dostępnych modów,-zazwyczaj tych znajdujących się w pobliżu środka światłowodu. Ten warunek „ograniczonego startu” oznacza, że ​​wszelkie defekty lub zmiany współczynnika załamania światła w centrum rdzenia nieproporcjonalnie wpływają na wydajność systemu.

Dlatego często sprawdzają się światłowody OM1 i OM2, przeznaczone do uruchomień przepełnionych diod LEDgorzejz VCSEL, niż sugerowałaby ich znamionowa przepustowość. Producenci światłowodów opracowali-zoptymalizowane laserowo światłowód wielomodowy (LOMMF) ze ściśle kontrolowanymi profilami współczynnika załamania światła, zaprojektowanymi specjalnie na potrzeby premier VCSEL. To zoptymalizowane pod kątem lasera włókno stało się podstawą klasyfikacji OM3, OM4 i OM5.





Klasyfikacje OM: szczegółowy podział techniczny



Włókno OM1

Podstawowe dane techniczne:

Średnica rdzenia: 62,5μm

Średnica okładziny: 125μm

Przepełniona szerokość pasma startowego (OFL): 200 MHz·km przy 850nm, 500 MHz·km przy 1300nm

Maksymalne tłumienie: 3,5 dB/km przy 850 nm, 1,5 dB/km przy 1300 nm

Kolor kurtki: Pomarańczowy (zgodnie z TIA-598C)

Kontekst techniczny:

Pierwotnie wybrano większy rdzeń OM1 o średnicy 62,5 μm, ponieważ upraszczał on dopasowanie do źródeł LED i pozwalał na luźniejsze tolerancje złączy. Jednak ten większy rdzeń obsługuje więcej trybów propagacji niż światłowód 50 μm, co skutkuje większą dyspersją modową i mniejszą przepustowością.

Rozmiar rdzenia 62,5 μm powoduje zasadniczą niezgodność: złączy i kabli krosowych OM1 nie można mieszać z komponentami OM2/OM3/OM4/OM5. Połączenie światłowodu 62,5 μm z włóknem 50 μm skutkuje w przybliżeniu 3-4 dB dodatkowymi stratami, wystarczającymi do spowodowania awarii łącza w wielu systemach.

Praktyczne ograniczenia odległości:

Szybkość transmisji danych Maksymalna odległość
100 Mbit/s (100BASE-FX) 2,000 m
1 Gbit/s (1000BASE-SX) 275 m
10 Gbit/s (10GBASE-SR) 33 m

Obecny stan:

OM1 jest uważany za starszą infrastrukturę. Nowe instalacje nie powinny określać OM1, chyba że są podłączone do istniejącej instalacji 62,5 μm, gdzie wymagana jest ciągłość modalna. Limit 33 metrów w przypadku sieci 10GbE sprawia, że ​​jest on niepraktyczny w przypadku nowoczesnych zastosowań w centrach danych.



Włókno OM2

Podstawowe dane techniczne:

Średnica rdzenia: 50μm

Średnica okładziny: 125μm

Szerokość pasma OFL: 500 MHz·km przy 850nm, 500 MHz·km przy 1300nm

Maksymalne tłumienie: 3,5 dB/km przy 850 nm, 1,5 dB/km przy 1300 nm

Kolor kurtki: Pomarańczowy (zgodnie z TIA-598C)

Kontekst techniczny:

OM2 reprezentuje przejście na technologię rdzenia 50 μm, a jednocześnie jest przeznaczony głównie dla źródeł LED. Mniejszy rdzeń zmniejsza liczbę obsługiwanych trybów, poprawiając przepustowość w porównaniu do OM1. Nowoczesny OM2 jest często produkowany jako zoptymalizowany-laserowo, chociaż nie spełnia rygorystycznych wymagań EMB OM3.

Ponieważ zarówno OM1, jak i OM2 używają pomarańczowych osłon, zawsze sprawdzaj typ światłowodu, sprawdzając wydrukowaną legendę kabla (np. „50/125” vs „62,5/125”) przed zakończeniem lub splotem.

Praktyczne ograniczenia odległości:

Szybkość transmisji danych Maksymalna odległość
100 Mbit/s (100BASE-FX) 2,000 m
1 Gbit/s (1000BASE-SX) 550 m
10 Gbit/s (10GBASE-SR) 82 m

Obecny stan:

Podobnie jak OM1, OM2 jest wycofywane z nowych instalacji. Limit 82 metrów w sieci 10GbE ogranicza jego użyteczność w nowoczesnych środowiskach, chociaż w ramach ograniczeń odległości pozostaje użyteczny w przypadku połączeń 1GbE.



Światłowód OM3 (zoptymalizowany{{1}laserowo światłowód wielomodowy)

info-400-400

Podstawowe dane techniczne:

Średnica rdzenia: 50μm

Średnica okładziny: 125μm

Efektywna szerokość pasma modalnego (EMB): 2000 MHz·km przy 850 nm

Szerokość pasma OFL: 1500 MHz·km przy 850 nm

Maksymalne tłumienie: 3,0 dB/km przy 850 nm

Kolor kurtki: Aqua (wg TIA-598C)

Kontekst techniczny:

OM3 był pierwszą klasyfikacją włókien zaprojektowaną specjalnie dla transmisji VCSEL. Kluczowa metryka zmieniła się z przepustowości przy przepełnionym uruchomieniu (dotyczącej diod LED) na efektywną przepustowość modalną (dotyczącą VCSEL). EMB określa się poprzez testowanie opóźnienia trybu różnicowego (DMD), które mierzy, w jaki sposób różne grupy trybów są opóźnione względem siebie w ograniczonych warunkach uruchamiania, które symulują zachowanie VCSEL.

Specyfikacja EMB wynosząca 2000 MHz·km oznacza, że ​​łącze o długości 300-metrów zapewnia około 6,67 GHz użytecznej przepustowości wystarczającej dla sieci 10GbE z marginesem. Profil współczynnika załamania światła światłowodu jest ściśle kontrolowany, szczególnie w centrum rdzenia, gdzie koncentruje się energia VCSEL.

Praktyczne ograniczenia odległości:

Szybkość transmisji danych Maksymalna odległość
1 Gbit/s (1000BASE-SX) 550+ m
10 Gbit/s (10GBASE-SR) 300 m
25 Gbit/s (25GBASE-SR) 70 m
40 Gbit/s (40GBASE-SR4) 100 m
100 Gbit/s (100GBASE-SR4) 70 m

Obecny stan:

OM3 jest nadal powszechnie wdrażany i-opłacalny w przypadku aplikacji 10GbE w promieniu 300 metrów. W przypadku domowych instalacji światłowodowych i mniejszych sieci korporacyjnych, w których długość przewodów nie przekracza 300 metrów, OM3 oferuje doskonałą wartość. Jednak aplikacje 40GbE i 100GbE szybko ujawniają swoje ograniczenia.

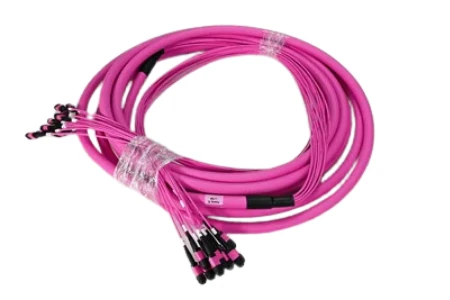

Włókno OM4

info-450-300

Podstawowe dane techniczne:

Średnica rdzenia: 50μm

Średnica okładziny: 125μm

Efektywna szerokość pasma modalnego (EMB): 4700 MHz·km przy 850 nm

Szerokość pasma OFL: 3500 MHz·km przy 850 nm

Maksymalne tłumienie: 3,0 dB/km przy 850 nm

Kolor kurtki: Aqua lub Erika Violet (wg TIA-598C)

Kontekst techniczny:

OM4 powstał w wyniku ciągłego udoskonalania procesu produkcyjnego po wprowadzeniu OM3. Producenci włókien uzyskali ściślejszą kontrolę nad profilem współczynnika załamania światła, zwiększając ponad dwukrotnie efektywną szerokość pasma modowego. Nie był to raczej nowy projekt światłowodu, ale ewolucja produkcji OM3 w stronę wyższych standardów jakości.

Moduł EMB o przepustowości 4700 MHz·km umożliwia 400-metrowemu łączu obsługę pasma o szerokości około 11,75 GHz, umożliwiając łączność 10GbE na dystansach przekraczających możliwości OM3. Co ważniejsze, OM4 zwiększa zasięg systemów 40GbE i 100GbE z limitów OM3 wynoszących 100 m/70 m odpowiednio do 150 m/100 m.

OM4 jest w pełni kompatybilny wstecz z OM3 – oba wykorzystują rdzenie 50μm i mogą być łączone bez strat wynikających z niedopasowania modalnego. Podstawowym wyróżnikiem wizualnym jest opcjonalny kolor kurtki Erika Violet (magenta), chociaż wielu producentów nadal używa koloru wodnego.

Praktyczne ograniczenia odległości:

Szybkość transmisji danych Maksymalna odległość
1 Gbit/s (1000BASE-SX) 550+ m
10 Gbit/s (10GBASE-SR) 400 m (zwiększony zasięg: 550 m)
25 Gbit/s (25GBASE-SR) 100 m
40 Gbit/s (40GBASE-SR4) 150 m
100 Gbit/s (100GBASE-SR4) 100 m (OM4 przedłużony: 150 m)

Obecny stan:

OM4 to zalecany wybór w przypadku nowych instalacji centrów danych obsługujących prędkości od 10 GbE do 100 GbE. Jego cena wyższa w porównaniu z OM3 jest niewielka (zwykle 10-20%), a większy zasięg zapewnia znaczną elastyczność operacyjną i zabezpieczenie na przyszłość.



Światłowód OM5 (szerokopasmowy światłowód wielomodowy)

Podstawowe dane techniczne:

Średnica rdzenia: 50μm

Średnica okładziny: 125μm

EMB przy 850 nm: 4700 MHz·km (tak samo jak OM4)

EMB przy 953 nm: 2470 MHz·km (nowa specyfikacja)

Maksymalne tłumienie: 3,0 dB/km przy 850 nm, 2,3 dB/km przy 953 nm

Kolor kurtki: limonkowy (zgodnie z TIA-598C)

Kontekst techniczny:

OM5 reprezentuje zmianę paradygmatu w projektowaniu włókien wielomodowych. Podczas gdy OM3 i OM4 optymalizowały szerokość pasma przy tradycyjnej długości fali VCSEL 850 nm, OM5 rozszerza tę optymalizację w zakresie długości fal od 850 nm do 953 nm.

Ta funkcja szerokopasmowa umożliwia multipleksowanie z podziałem długości fal krótkich (SWDM), w którym cztery długości fal (850 nm, 880 nm, 910 nm i 940 nm) transmitują jednocześnie przez pojedynczą parę włókien. SWDM skutecznie czterokrotnie zwiększa pojemność światłowodu bez konieczności stosowania dodatkowych żył światłowodowych lub przechodzenia na optykę równoległą.

Krytyczne wyjaśnienie:EMB OM5 przy 850 nm odpowiada specyfikacji OM4. W przypadku nadajników-odbiorników o pojedynczej-fali 850 nm (standardowe 10GbE, 25GbE, 40GbE SR4, 100GbE SR4) OM5 nie zapewnia żadnej przewagi pod względem odległości w porównaniu z OM4. Wersja premium OM5 opłaca się tylko w przypadku korzystania z transceiverów-obsługujących SWDM, takich jak moduły 40G-SWDM4, 100G-SWDM4 lub nowe moduły 400G-BD4.2.

Praktyczne ograniczenia odległości:

Szybkość transmisji danych Standardowe transceivery Transceivery SWDM
10 Gb/s 400 m (tak samo jak OM4) N/A
40 Gb/s 150 m (tak samo jak OM4) 440 m (40G-SWDM4)
100 Gbit/s 100 m (tak samo jak OM4) 150 m (100G-SWDM4)
400 Gbit/s N/A 100 m (400G-BD4.2)

Obecny stan:

Wdrożenie OM5 przebiega wolniej, niż początkowo przewidywano. Wzrost kosztów (zwykle 30-50% w porównaniu z OM4) jest trudny do uzasadnienia, chyba że transceivery SWDM są częścią planu wdrożenia. W przypadku większości zastosowań w centrach danych OM4 w połączeniu z optyką równoległą (łączność MPO/MTP) pozwala uzyskać podobną lub lepszą opłacalność w przypadku sieci 40GbE i 100GbE.

OM5 jest obiecujący w środowiskach hiperskalowych, w których liczba pasm światłowodów jest ograniczona lub gdzie ścieżka migracji do 400 GbE i dalej faworyzuje multipleksowanie długości fali zamiast równoległości włókien.





Obszerna tabela porównawcza

Specyfikacja OM1 OM2 OM3 OM4 OM5
Średnica rdzenia 62.5μm 50μm 50μm 50μm 50μm
Średnica okładziny 125μm 125μm 125μm 125μm 125μm
Kolor kurtki Pomarańczowy Pomarańczowy Woda Aqua/fiolet Limonkowa zieleń
Źródło światła PROWADZONY LED/VCSEL VCSEL VCSEL VCSEL
Szerokość pasma OFL (850nm) 200 MHz·km 500 MHz·km 1500 MHz·km 3500 MHz·km 3500 MHz·km
EMB (850nm) N/A N/A 2000 MHz·km 4700 MHz·km 4700 MHz·km
EMB (953 nm) N/A N/A N/A N/A 2470 MHz·km
Maksymalne tłumienie (850nm) 3,5 dB/km 3,5 dB/km 3,0 dB/km 3,0 dB/km 3,0 dB/km
Maksymalna odległość 10GbE 33 m 82 m 300 m 400 m 400 m
Maksymalna odległość 40GbE SR4 N/A N/A 100 m 150 m 150 m
Maksymalna odległość 100GbE SR4 N/A N/A 70 m 100 m 100 m
Wsparcie SWDM NIE NIE NIE NIE Tak
Standard ISO/IEC 11801, TIA-568 ISO/IEC 11801, TIA-568 ISO/IEC 11801, TIA-568 TIA-492AAAD (2009) TIA-492AAAE (2016)







Wybór odpowiedniego włókna: ramy decyzyjne



Kryteria oceny

1. Aktualne wymagania dotyczące przepustowości

Zmapuj istniejącą topologię sieci i określ prędkość każdego łącza. Jeśli korzystasz głównie z połączeń 1GbE, nawet OM3 zapewnia znaczny zapas mocy. Jeśli jednak przeważają łącza 10GbE lub szybsze, OM4 staje się praktycznym minimum w większości środowisk.

2. Odległości przebiegu kabli

Zmierz lub oszacuj najdłuższe potencjalne przebiegi kabli. Uwzględnij luźne pętle, pionowe piony i objazdy.-Długość zainstalowanego kabla często przekracza-odległość w linii prostej o 20–40%.

Jeśli najdłuższy bieg to... Minimalne zalecenie
Poniżej 100 m OM3 (odpowiedni dla 100GbE)
100-150 m OM4 (wymagany dla 40G/100G)
150-300 m OM4 (10GbE tylko w tym zakresie)
300-400 m OM4 (zwiększony zasięg 10GbE)
Ponad 400m Weź pod uwagę jednomodowy-OS2

3. Przyszła ścieżka migracji

Zapotrzebowanie na przepustowość centrów danych zwykle rośnie o 25–50% rocznie. Infrastruktura okablowania zainstalowana dzisiaj powinna obsłużyć co najmniej 2-3 generacje technologii. Dla większości organizacji oznacza to projektowanie pod kątem sieci 40GbE/100GbE, nawet jeśli obecny sprzęt działa w standardzie 10GbE.

4. Ograniczenia budżetowe

Chociaż OM4 ma niewielką premię w porównaniu z OM3, koszt robocizny przy instalacji kabli zazwyczaj przewyższa różnicę w kosztach materiałów. Zainstalowanie OM4 dzisiaj w porównaniu z OM3 może zwiększyć koszt zakupu okablowania o 10-20%, ale pozwala uniknąć znacznie większych kosztów związanych z późniejszą zmianą okablowania.



Podsumowanie rekomendacji

Scenariusz zastosowania Zalecane włókno
Konserwacja starszego systemu Dopasuj istniejącą infrastrukturę (OM1/OM2)
Małe biuro/kampus 1GbE OM3
Szkielet korporacyjny 10GbE OM4
Centrum danych (10G/25G/40G/100G) OM4
Hiperskalowanie z planem działania SWDM OM5
Biegi na dystansie przekraczającym 400 m Jednotrybowy-OS2







Wybór złącza i najlepsze praktyki

Wydajność światłowodu wielomodowego zależy w dużym stopniu od jakości i czystości złącza. W przypadku zastosowań w centrach danych-o dużej gęstości nasze rozwiązania MPO/MTP obsługują konfiguracje 8, 12, 16 i 24 włókien dla transceiverów z optyką równoległą. W przypadku tradycyjnych połączeń dupleksowych złącza LC oferują najwyższą gęstość portów, a nasze precyzyjne tulejki ceramiczne zapewniają stałą tłumienność wtrąceniową poniżej 0,2 dB.



Typy polskie

PC (kontakt fizyczny): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (kontakt ultrafizyczny): Enhanced polish with better surface finish. Return loss typically >50dB. Zalecane do-aplikacji charakteryzujących się dużą szybkością.

APC (kontakt fizyczny pod kątem): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Używany głównie ze światłowodem-jednomodowym, ale dostępny także w wyspecjalizowanych zastosowaniach wielomodowych.



Protokół czyszczenia

Zanieczyszczenia są główną przyczyną awarii łączy. Nawet pojedyncza cząsteczka pyłu o średnicy 1 μm może zablokować znaczną transmisję światła przez rdzeń o średnicy 50 μm. Przed każdym połączeniem sprawdź powierzchnie-złączy za pomocą lunety światłowodowej o powiększeniu 200x lub większym i wyczyść je niestrzępiącymi się chusteczkami-przy użyciu IPA (alkoholu izopropylowego) lub kaset do czyszczenia na sucho.





Dokonanie uzasadnienia biznesowego: całkowity koszt posiadania

Różnica w kosztach między klasami włókien wielomodowych jest często mniej znacząca, niż się wydaje:

Przykład kosztu materiału (kabel krosowy 100 m):

OM3: ~45 dolarów

OM4: ~52 USD (15% premii)

OM5: ~68 USD (51% premii w stosunku do OM3)

Praca instalacyjna(tak samo dla wszystkich klas): ~ 150-300 USD za przebieg

Kiedy koszty instalacji dominują w całkowitym koszcie, przyrostowy koszt wyboru OM4 zamiast OM3 staje się nieistotny-, a zabezpieczenie przed przyszłymi ograniczeniami przepustowości jest znaczne.

W przypadku budowy nowych centrów danych zalecamy OM4 jako specyfikację domyślną. Skromna inwestycja początkowa zapewnia zgodność ze sprzętem 10GbE, 25GbE, 40GbE i 100GbE bez ograniczeń odległości w ramach typowych odległości-do-szafy i rzędów-do-rzędów.





Rozwiązania światłowodowe Evolux dla Twojej infrastruktury wielomodowej

W Evolux Fibre produkujemy kompletny ekosystem komponentów do łączności światłowodowej wielomodowej:

Kable krosowe światłowodowe:Wstępnie-zakończone zespoły OM3, OM4 i OM5 w konfiguracjach simplex, duplex i MPO/MTP. Niestandardowe długości od 0,3 m do 100 m+ z szybką realizacją.

Złącza światłowodowe:Złącza LC, SC, FC, ST i MPO/MTP z precyzyjnymi tulejkami ceramicznymi z tlenku cyrkonu. Strata wtrąceniowa<0.2dB, return loss >50dB. Dostępne w wersjach polskich, PC, UPC i APC.

Pigtaile światłowodowe:Fabrycznie-polerowane warkocze do zastosowań związanych ze spawaniem. Warianty jednomodowe-OS2 i wielomodowe OM1-OM5 z osłonami LSZH lub PVC.

Adaptery światłowodowe:Adaptery-do montażu panelowego i przegrody z tulejami wyrównującymi z brązu lub ceramiki. Konfiguracje Simplex, Duplex i Quad.

Rozgałęźniki PLC:Współczynniki podziału od 1x2 do 1x64 w przypadku nieosłoniętego światłowodu, modułu ABS, kasety LGX i pakietów do montażu-w stojaku do wdrożeń FTTH/PON.

Skrzynki zaciskowe i ramki rozdzielcze:Obudowy-do montażu na ścianie i w stojaku-ze zintegrowanymi tacami połączeniowymi i panelami krosowymi do uporządkowanego zarządzania kablami.

Nasz zakład produkcyjny w Shenzhen posiada certyfikat ISO 9001 i rygorystyczną kontrolę jakości, obejmującą 100% testów optycznych każdego zakończonego zespołu. Dzięki 12+-letniemu doświadczeniu w branży i rocznej wydajności przekraczającej 50 milionów komponentów łączności obsługujemy operatorów telekomunikacyjnych, producentów centrów danych i klientów korporacyjnych w 50+ krajach.

Niezależnie od tego, czy potrzebujesz standardowych produktów katalogowych z dostawą-następnego dnia, czy też niestandardowych-rozwiązań dostosowanych do konkretnych wymagań wdrożeniowych, nasz zespół techniczny jest gotowy wspierać Twój projekt od projektu po instalację.

modular-1
Potrzebujesz pomocy w wyborze odpowiedniego rozwiązania światłowodowego wielomodowego?

Skontaktuj się z naszym zespołem inżynierów, aby uzyskać bezpłatne konsultacje i-zalecenia dotyczące konkretnego projektu.
