Światłowód jednomodowy a światłowód wielomodowy: kompletny przewodnik na rok 2026

W zeszłym miesiącu nasz zespół sprzedaży w Evolux otrzymał pilny telefon od firmy logistycznej z New Jersey. Właśnie zakończyli bolesną-i kosztowną-lekcję na temat doboru włókien. Zainstalowali wielomodowe kable krosowe i pigtaile OM3 w całym nowym magazynie o powierzchni 50 000 stóp kwadratowych, by sześć miesięcy później odkryć, że ich dostawca systemu WMS potrzebował 10 km łączy do korporacyjnego centrum danych. Poprawka? Zerwanie okablowania o wartości 47 000 dolarów,-w tym setki złączy LC, adapterów SC i-kable krosowe z fabrycznie zakończonymi końcówkami-i rozpoczęcie od nowa w trybie pojedynczym.

Ten przewodnik istnieje, abyś nie popełnił tego samego błędu.

W firmie Evolux Fibre, zajmującej się produkcją złączy światłowodowych, kabli krosowych i rozwiązań w zakresie łączności dla 50+ krajów od 12+ lat, widzieliśmy, jak ten scenariusz sprawdzał się niezliczoną ilość razy. Prawda jest taka, że ​​wybór między światłowodem jednomodowym a wielomodowym nie dotyczy tylko kabla-, ale zrozumienia, jak twój wybór wpływa na każdy element łącza optycznego: złącza, adaptery, pigtaile, kable krosowe i rozgałęźniki.

Odpowiedź w 30 sekund (dla tych, którzy się spieszą)

Nadal czytasz? Dobry. Zejdźmy głębiej.

Zrozumienie podstawowej różnicy

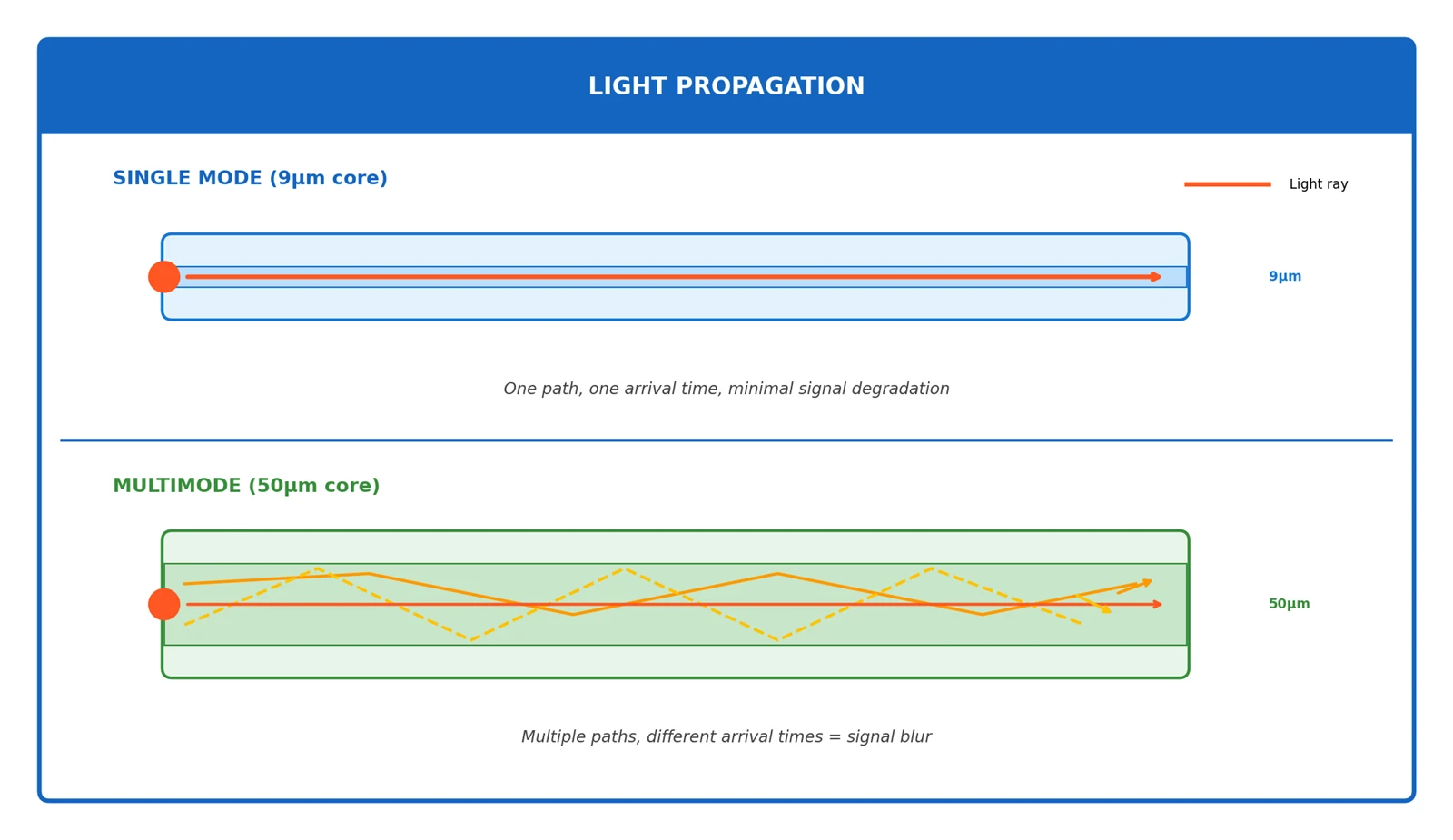

Oto analogia, która faktycznie działa:

Światłowód jednomodowy działa jak karabin snajperski-jedna precyzyjna wiązka sięga daleko i wymaga precyzyjnej optyki. Rdzeń o grubości 9 µm (około 1/10 szerokości ludzkiego włosa) przepuszcza tylko jedną ścieżkę światła, eliminując „echa”, które degradują sygnał wraz z odległością.

Światłowód wielomodowy jest jak strzelba-wiele śrutów (tryby lekkie) rozmieszczonych, skutecznych na bliskich dystansach, łatwiejszych do wycelowania. Rdzeń o średnicy 50 µm lub 62,5 µm umożliwia odbijanie światła setkami różnych ścieżek, co jest dobre na krótkich dystansach, ale powoduje problemy z synchronizacją (dyspersja modalna) w miarę zwiększania się odległości.

To nie jest kwestia czysto akademicka,-ma to bezpośredni wpływ na odległość i prędkość sygnału.

Jak typ włókna wpływa na wybór złącza

Oto, czego większość przewodników nie mówi: światłowody jednomodowe i wielomodowe wykorzystują fizycznie identyczne złącza,-ale wymagania dotyczące wydajności są zupełnie inne.

Macierz zgodności złączy

Krytyczny wgląd:Chociaż złącza wyglądają identycznie, złącza jednomodowe wymagająwęższe tolerancje. Złącze o tłumienności wtrąceniowej 0,3 dB jest dopuszczalne w przypadku urządzeń wielomodowych, ale może powodować awarie łącza w zastosowaniach jednomodowych-długiego zasięgu.

Polskie typy: APC vs UPC

Wskazówka Evoluxu:Nigdy nie łącz złączy APC ze złączami UPC-zakrzywiona tulejka może uszkodzić oba końce i spowodować poważną utratę sygnału. NaszZłącza LC APCcharakteryzują się precyzyjnym polerowaniem pod kątem 8 stopni, co zapewnia maksymalną stratę odbiciową.

Wybór kabla krosowego według typu włókna

Przy zamawianiu patchcordów światłowodowych o wszystkim decyduje rodzaj włókna:

Prezentacja produktu Evolux:NaszKable krosowe jednomodowe i wielomodowesą dostępne w długościach od 0,3 m do 500 m, w konfiguracjach duplex, simplex, pancernych i uniboot. Wszystkie kable krosowe przed wysyłką przechodzą 100% testów optycznych.

Specyfikacje, które naprawdę mają znaczenie

Rdzeń i okładzina: podstawa fizyczna

Dlaczego to ma znaczenie:Ten malutki, jednomodowy rdzeń o średnicy 9 µm jest zarówno błogosławieństwem, jak i przekleństwem. Wymaga precyzyjnego laserowego-wyrównania podczas łączenia i łączenia (zwiększając koszty instalacji), ale praktycznie eliminuje dyspersję modalną.

Tłumienie: utrata sygnału na kilometr

Jedzenie na wynos:Tryb pojedynczy przy 1550 nm traci tylko 0,22 dB na kilometr-to mniej więcej14x mniejniż wielomodowy przy 850 nm. Taka jest różnica między sygnałem użytecznym a sygnałem statycznym na dystansie 10 km.

Przepustowość: pułap prędkości

Oto, czego sprzedawcy Ci nie mówią:„28000 MHz·km” OM5 brzmi imponująco, ale ma znaczenie tylko w zastosowaniach SWDM (multipleksowanie z podziałem krótkich fal). W przypadku standardowej optyki SR4 OM5 działa identycznie jak OM4.

MPO/MTP:-rewolucja w grach o dużej gęstości

W przypadku centrów danych obsługujących prędkości 40G, 100G lub 400G wybór złącza często ma większe znaczenie niż typ światłowodu. Złącza MPO/MTP umożliwiają równoległą optykę, która po prostu nie jest możliwa w przypadku tradycyjnych połączeń LC/SC.

Tryb jednomodowy a tryb wielomodowy w zastosowaniach MPO/MTP

Kompromis-jest jasny:

Tryb pojedynczywykorzystuje mniej włókien, ale droższe transceivery

Wielomodowywykorzystuje więcej włókien, ale tańsze transceivery oparte na VCSEL-

Polaryzacja i płeć MPO/MTP

W tym miejscu wiele instalacji kończy się niepowodzeniem:

Doświadczenie Evoluxu:NaszKable krosowe MTP/MPOsą dostępne w konfiguracjach z 8, 12 i 24-włóknami z polaryzacją typu A, B lub C. Oferujemy również kable rozłączające MTP-do LC umożliwiające przejście między połączeniami równoległymi i dupleksowymi.

Matryca świata rzeczywistego-

W tym miejscu guma spotyka się z drogą. Zestawiłem rzeczywiste przetestowane odległości, a nie tylko numery arkuszy specyfikacji:

Porównanie odległości w standardach Ethernet

*Wymaga kabla krosowego kondycjonującego tryb

Krytyczny wgląd:Zwróć uwagę, jak odległości wielomodowe drastycznie maleją wraz ze wzrostem prędkości. Przy 25G, OM3 osiąga maksymalną długość wynoszącą zaledwie 70 metrów-co ledwie wystarczy na pojedynczy rząd szaf w dużym centrum danych.

Równanie kosztów: jest bardziej złożone niż myślisz

Ceny transiwerów (Q1 2025, kompatybilne moduły)

Anomalia 40G:Dlaczego jednomodowy 40G jest 8 razy droższy? Wykorzystuje cztery długości fal lasera (LR4=4 x 1310 nm CWDM), podczas gdy wielomodowy SR4 wykorzystuje cztery równoległe włókna z tanimi VCSEL. To najlepszy moment, w którym tryb wielomodowy zdecydowanie wygrywa pod względem kosztów.

Całkowity koszt posiadania: perspektywa 10 lat

Podzielę się prawdziwymi obliczeniami z projektu z 2024 r.:

Scenariusz:Centrum danych na 500 węzłów, średnia odległość łącza 150 m, planowanie 10G dzisiaj, 100G za 5 lat

„Czekaj, tryb wielomodowy wygrywa o 185 000 $?”

Nie tak szybko. Oto, co się stanie, jeśli przedłużymy ten okres do 15 lat i dodamy 400G:

Zwrot akcji:Nawet po ponownym okablowaniu w tym scenariuszu nadal wygrywa tryb wielomodowy. Jednak-co jest niezwykle istotne,-w momencie, gdy łącze 400G przekroczy 100 m, tryb pojedynczy stanie się obowiązkowy niezależnie od wcześniejszych inwestycji.

Moja szczera rekomendacja dotycząca kosztów

„Jeśli budujesz infrastrukturę, która musi wytrzymać dłużej niż do 2030 r., składka za pojedynczy tryb to ubezpieczenie, a nie wydatek”.

Branża sieciowa wyraźnie zmierza w stronę trybu pojedynczego. Intel Silicon Photonics, plan działania 800G firmy Broadcom i architektury hiperskalera preferują tryb pojedynczy. OM5 miał zwiększyć znaczenie trybu wielomodowego, ale jego przyjęcie nie zostało przyjęte.

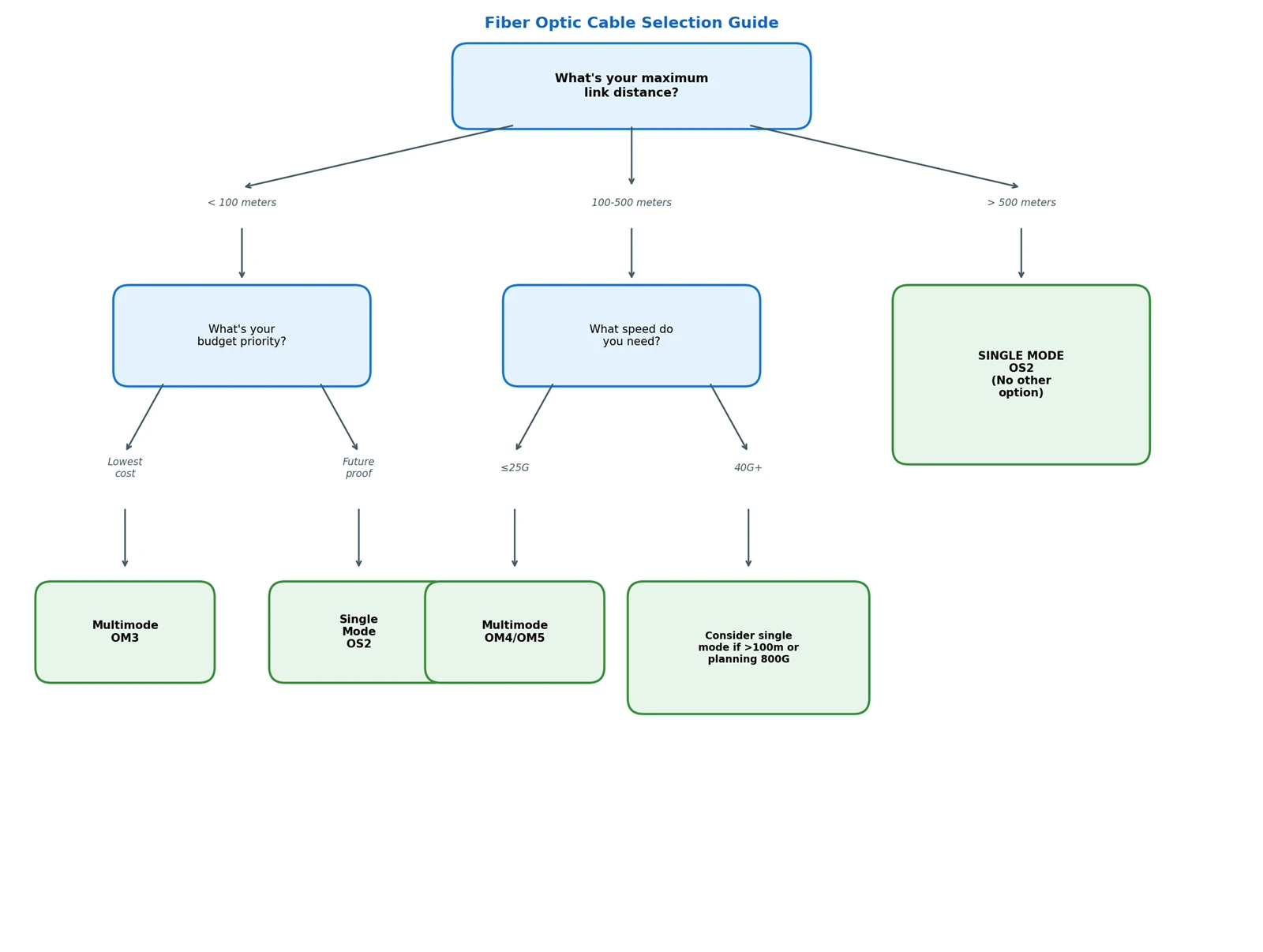

Ramy decyzyjne: praktyczny schemat blokowy

Studia przypadków z-prawdziwego świata

Przypadek: E-Commerce Fulfillment Center (Phoenix, Arizona)

Wyzwanie:Obiekt o powierzchni 200 000 stóp kwadratowych, 3000+ urządzeń IoT, sieć szkieletowa 40G, ekstremalne wahania temperatur (sekcje magazynu wahają się od -20 stopni zamrażarki do doków załadunkowych o temperaturze 45 stopni)

Wstępny plan:Całość w trybie wielomodowym OM4

Co się stało:Letnie temperatury na obszarach-niekontrolowanych-klimatycznie spowodowały nieoczekiwane pogorszenie sygnału. Wyższe tłumienie w trybie wielomodowym w połączeniu z-rozszerzaniem złącza wywołanym ciepłem powodowało sporadyczne awarie.

Rozwiązanie:Wdrożenie hybrydowe-OM4 dla-klimatycznych połączeń między pomieszczeniami danych, tryb pojedynczy dla wszystkich łączy przechodzących przez-strefy zmiennej temperatury.

Lekcja: Tolerancja temperaturowa ma znaczenie. Niższe tłumienie w trybie pojedynczym zapewnia większy margines na obciążenia środowiskowe.

Sieci FTTH i PON: tam, gdzie dominuje tryb jednomodowy

We wdrożeniach Fibre-to-the{2}}Home (FTTH) światłowód jednomodowy jestjedyny praktyczny wybór. Oto dlaczego i w jaki sposób rozgałęźniki PLC sprawiają, że jest to ekonomiczne:

Dlaczego FTTH musi być jednomodowe

Przewodnik po wyborze rozdzielacza PLC

Rozgałęźniki PLC (Planar Lightwave Circuit) dzielą sygnały optyczne w celu obsługi wielu abonentów z jednego światłowodu:

Opcje kształtu:

Gołe włókno- Do korytek łączących w szafkach ulicznych

Minimoduł- Kompaktowy, do skrzynek zaciskowych

Pudełko ABS- Wytrzymały, do dystrybucji na zewnątrz

Kaseta LGX- Montaż w stojaku-do biur centralnych

Montaż w stojaku (1U/2U)- Integracja z ODF-o dużej gęstości

Rozwiązanie Evolux:NaszSplittery PLCwspółczynniki wsparcia od 1:2 do 1:64 z doskonałą jednorodnością (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Przypadek: Sieć kampusów szpitalnych (Boston, MA)

Wyzwanie:Szpital główny + 4 budynki satelitarne, odległości od 200 m do 2,3 km, zgodność z HIPAA wymagająca segmentacji sieci, obecnie 10G, a 100G planowane do obrazowania PACS

Decyzja:Jednomodowy OS2 dla wszystkich-połączeń międzybudynkowych, OM4 wewnątrz budynków

Kluczowe spostrzeżenia:Dyrektor ds. technologii powiedział mi: „Wyceniliśmy wielomodowy najdłuższy link w budynku na 400 m. To zadziałało. Następnie prawnicy przypomnieli nam, że łącza do transmisji danych pacjentów wymagają nadmiarowych ścieżek. Nasza rezerwowa trasa przez parking wynosiła 600 m. Tryb pojedynczy był jedyną odpowiedzią”.

Lekcja: Zawsze mapuj nadmiarowe ścieżki, a nie tylko trasy główne.

Przypadek: Podłoga obrotu finansowego (Chicago, IL)

Wyzwanie:Wymagania dotyczące bardzo-niskich opóźnień (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Zaskakujący wybór:Wielomodowy OM4

Rozumowanie:Przy odległości 50 m lasery VCSEL w wielomodowych transiwerach mają faktycznie krótszy czas narastania niż jednomodowe lasery DFB. Różnica w opóźnieniu wynosi nanosekundy, ale w-handlu o wysokiej częstotliwości nanosekundy to pieniądz.

Lekcja: Optymalizacja opóźnień czasami faworyzuje tryb wielomodowy w przypadku bardzo krótkich i bardzo szybkich łączy.

Trendy technologiczne na rok 2026, które powinieneś znać

Powstanie technologii 800G i nie tylko

Standard IEEE 802.3df (ratyfikowany w 2024 r.) wprowadza:

800GBASE-SR8:Wielomodowy, 8 torów x 100G, maks. 50 m na OM4

800GBASE-DR8:Tryb pojedynczy, 8 x 100G, zasięg 500m

Zwróć uwagę na karę za odległość, jaką płaci w trybie wielomodowym przy 800G-zaledwie 50 metrów. W przypadku hiperskalowych centrów danych z rzędami o długości przekraczającej 30 m nie pozostawia to prawie żadnego marginesu.

Wspólna-optyka w pakietach (CPO) i fotonika krzemowa

Intel, Broadcom i AMD stawiają na fotonikę krzemową,-która z natury jest technologią jednomodową. CPO integruje transceivery optyczne bezpośrednio z układami ASIC przełącznika, a wczesne wdrożenia (spodziewane na lata 2026–2027) działają wyłącznie w trybie jednomodowym.

Co to oznacza:Następna generacja sprzętu sieciowego zostanie zoptymalizowana pod kątem trybu pojedynczego. Tryb wielomodowy nie zniknie, ale inwestycje w jego rozwój znacznie spadły.

Zegnij-niewrażliwe włókno

Obydwa typy włókien są teraz dostępne w wersjach niewrażliwych na zginanie (ITU-T G.657 dla trybu jednomodowego, OM4-BI dla trybu wielomodowego). Tolerują one mniejsze promienie zgięcia bez utraty sygnału,-co jest kluczowe w środowiskach o dużej gęstości połączeń.

Zalecenie:W przypadku nowych instalacji zawsze określaj włókno niewrażliwe na zginanie. Koszt jest znikomy (<5%), and it dramatically simplifies cable management.

Typowe błędy, których należy unikać

Błąd 1: Mieszanie typów włókien bez kondycjonowania modów

Problem:Ktoś podłącza transceiver jednomodowy do światłowodu wielomodowego (lub odwrotnie), oczekując, że „po prostu zadziała”.

Co się właściwie dzieje:W przypadku sieci 1G z optyką 1000BASE-LX i kablem krosowym kondycjonującym tryb może to działać na dystansie do 550 m. Przy prędkościach 10G i wyższych w ogóle nie działa. Niedopasowanie modalne powoduje poważną degradację sygnału.

Reguła:Nigdy nie mieszaj typów włókien bez wyraźnego uzasadnienia technicznego i odpowiednich kabli kondycjonujących.

Błąd 2: Ignorowanie jakości złącza

Problem:Używanie tanich złączy lub niewłaściwe praktyki czyszczenia.

Matematyka:Pojedyncze zabrudzone złącze może spowodować stratę 1-3 dB. Na 300-metrowym łączu OM4 przy 100G całkowity budżet strat wynosi tylko około 2,6 dB. Jedno złe złącze i przekraczasz budżet.

Reguła:Inwestuj w wysokiej jakości złącza, czyść przed każdym podłączeniem, sprawdzaj za pomocą lunety światłowodowej.

Rola pigtaili w zakończeniu światłowodu

Instalując stałą infrastrukturę światłowodową,warkoczestanowią pomost pomiędzy surowym kablem a sprzętem złączonym:

Dlaczego warkocze mają znaczenie:Fabrycznie-zakończone pigtaile mają gwarantowaną wydajność optyczną (zwykle<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Linia produktów Evolux:Naszpigtaile światłowodowesą dostępne w konfiguracjach LC, SC, FC i ST ze światłowodem jednomodowym OS2 lub wielomodowym OM1-OM5. Dostępne w formatach taśm ściśle buforowanych o grubości 0,9 mm lub 12/24 włókien, o długościach od 0,5 m do 5 m.

Branża-Specjalny wybór włókien

Różne branże mają unikalne wymagania, które wpływają na decyzje dotyczące trybu jednomodowego i wielomodowego:

Telekomunikacja i dostawcy usług internetowych

Rozwiązania telekomunikacyjne Evolux:Obsługujemy 50+ operatorów telekomunikacyjnych na całym świecie w zakresie kompleksowych-{2}}komponentów FTTH, w tym-kable przyłączeniowe, rozdzielacze LGX 1:32 i skrzynki zaciskowe do montażu na ścianie.

Centra danych

Rozwiązania Evolux dla centrów danych:Nasze kable magistralne MTP/MPO i zespoły rozgałęźne są przeznaczone do równoległej optyki 40G/100G/400G z bardzo-niską tłumiennością wtrąceniową (<0.35dB per connector).

Sieci 5G

Rozwiązania Evolux 5G:Nasze kable krosowe klasy przemysłowej-do zastosowań zewnętrznych charakteryzują się wodoodpornością IP67/IP68, mają osłony-odporne na promieniowanie UV i działają w temperaturach od -40 stopni do +85 stopni.

Opieka zdrowotna i obrazowanie medyczne

Szczególna uwaga:Szpitale wymagają-okablowania odpornościowego EMI do zestawów MRI i robotyki chirurgicznej.

Inteligentne miasta i przemysłowy IoT

Błąd 3: Zapominanie o gęstości panelu krosowego

Problem:Planowanie tras światłowodowych bez uwzględnienia ograniczeń panelu krosowego.

Rzeczywistość:Złącza jednomodowe LC i wielomodowe złącza LC są fizycznie identyczne. Jednak mniejszy rdzeń trybu jednomodowego wymaga mniejszych tolerancji w panelach krosowych-o dużej gęstości. Budżet większy o 15–20% w przypadku infrastruktury paneli jednomodowych.

Błąd 4: Przesadne-określanie trybu wielomodowego

Problem:Zainstalowanie OM5 „na wszelki wypadek”, gdy wystarczy OM4.

Rzeczywistość:Korzyści OM5 urzeczywistniają się tylko w przypadku transceiverów SWDM4. Jeśli używasz standardowej optyki SR4/SR8, OM5 i OM4 działają identycznie. Zaoszczędź 25% premii kosztowej, chyba że masz specjalne plany SWDM.

Często zadawane pytania

P: Czy mogę-zabezpieczyć się na przyszłość, instalując oba typy włókien?

A:Tak, i wiele przedsiębiorstw tak właśnie robi.-Nazywa się to infrastrukturą „hybrydową” lub „równoległą”. Uruchom tryb pojedynczy dla szkieletu/łączy nadrzędnych i tryb wielomodowy dla warstwy dostępu. Wystarczy zachować ścisłą dokumentację i kodowanie kolorami.

P: Mój sprzedawca twierdzi, że tryb wielomodowy jest „wystarczająco dobry” dla 400G. Czy mają rację?

A:Technicznie tak, ale z pewnymi zastrzeżeniami.. 400GBASE-SR8 działa na OM4 do 100 m. Wymaga jednak 16 włókien (8 TX + 8 RX) w porównaniu do 2 włókien jednomodowych w przypadku 400GBASE-DR4. Przed podjęciem decyzji weź pod uwagę koszt infrastruktury MTP-16 w porównaniu z infrastrukturą dupleksową LC.

P: A co ze światłowodem do komputera stacjonarnego? Który typ?

A:W większości środowisk biurowych o powierzchni poniżej 100 m, wielomodowy OM3 oferuje najlepszą ekonomikę. Wyjątek: jeśli znajdujesz się w środowisku kampusowym, gdzie łącza do komputerów stacjonarnych mogą być agregowane na większe odległości, tryb pojedynczy upraszcza architekturę.

P: Czy tryb pojedynczy jest trudniejszy do zakończenia w terenie?

A:Historycznie rzecz biorąc, tak było. Nowoczesne,-polerowane wstępnie złącza i spawarki w dużym stopniu wyeliminowały tę lukę. Zakończenie pola zwiększa premię czasową/koszt o około 10-15% w przypadku trybu jednomodowego w porównaniu z trybem wielomodowym. W przypadku infrastruktury stałej jest to znikome.

P: Jesteśmy małą firmą z 5-osobową serwerownią. Czy to ma jakieś znaczenie?

A:Szczerze mówiąc? Prawdopodobnie nie. Na małą skalę używaj tego, co dostarczono z przełącznikami do transceiverów, kup pasujący światłowód i nie zastanawiaj się nad tym. Ten przewodnik dotyczy infrastruktury, która musi przetrwać dekadę i wymagać znacznej skalowalności.

Moje osobiste rekomendacje na rok 2026

Po tym wszystkim, co napisałem powyżej, oto moje szczere zdanie:

Dla centrów danych (dowolny rozmiar)

Przejdź do trybu pojedynczego dla połączeń kręgosłupa/liścia.W planie działania dotyczącym sieci 400G/800G dominuje tryb jednomodowy. Zapłać opłatę za transceiver teraz lub zapłać opłatę za ponowne okablowanie później.

Dla kampusu korporacyjnego

Tryb pojedynczy do budowania-do-budynku, wielomodowy OM4 wewnątrz budynków.To hybrydowe podejście równoważy koszty i-zabezpieczenie na przyszłość.

Do środowisk przemysłowych/trudnych

Tryb pojedynczy, zawsze.Niższe tłumienie zapewnia margines wahań temperatury, wibracji i zanieczyszczenia złączy.

Dla laboratoriów domowych i małych firm

Cokolwiek jest najtańsze i pasuje do Twojego sprzętu.W tej skali różnice techniczne nie uzasadniają wysiłków optymalizacyjnych.

Tu nie chodzi o światłowód, ale o kompletne rozwiązanie

Debata dotycząca trybu jednomodowego i wielomodowego często jest formułowana w kategoriach „co jest lepsze”-ale to niewłaściwe pytanie.Właściwym pytaniem jest: „Jakiego kompletnego rozwiązania w zakresie łączności światłowodowej wymaga moja aplikacja?”

W Evolux Fibre nauczyliśmy się, że pomyślne wdrożenia zależą od:

Wybór odpowiedniego rodzaju włóknadla Twoich potrzeb dotyczących odległości i przepustowości

Pasujące złącza i adapterydo Twojego sprzętu i środowiska

Określenie właściwych rodzajów past polerskich(APC vs UPC) dla Twojej aplikacji

Dobór odpowiednich patchcordów i pigtailize zweryfikowaną wydajnością optyczną

Planowanie przyszłych ulepszeńbez kosztownej zmiany-okablowania

Tryb pojedynczy ma fizykę po swojej stronie: niższe straty, nieograniczony potencjał przepustowości i dynamika branży. Tryb wielomodowy ma po swojej stronie ekonomię: tańsze transceivery, prostsza instalacja i dziesiątki lat sprawdzonej niezawodności na krótkich dystansach.

Najlepsi architekci sieci nie wybierają stron-, które wybierają odpowiednio dla każdego segmentu swojej infrastruktury, korzystając z wysokiej jakości komponentów, które nie staną się słabym ogniwem.
