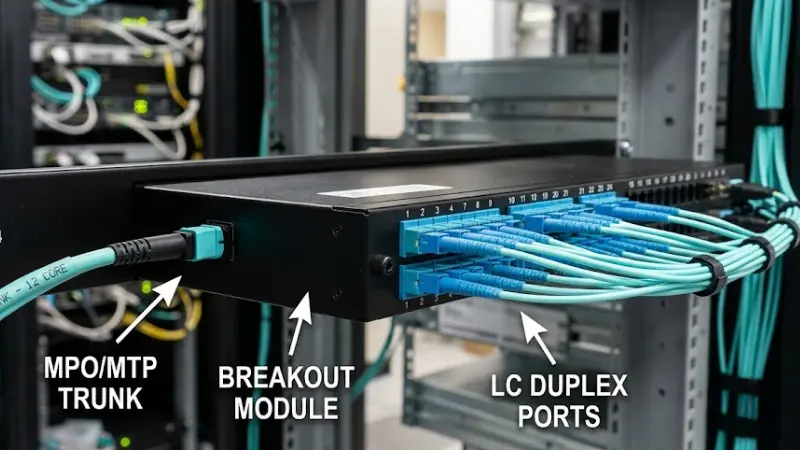

Moduł rozłączający MPO przekształca-połączenie trunkingowe MPO lub MTP o dużej gęstości w indywidualne porty LC lub SC z przodu szafy, panelu krosowego lub obudowy. Tył modułu kończy wiązkę wielowłóknową; z przodu przedstawiono adaptery typu duplex lub simplex, które można podłączyć do przełączników, transceiverów i innego sprzętu. Dzięki temu pojedynczemu przejściu można poprowadzić jeden gruby kabel szkieletowy między stojakami, a technicy nadal ręcznie czyszczą i opisują porty-skierowane na sprzęt.
Ten przewodnik został napisany z myślą o pytaniach, które faktycznie pojawiają się podczas projektowania i zakupów: jakie włókna należy zamówić, w jaki sposób utrzymywana jest polaryzacja w kanale, jakie straty moduł powoduje w budżecie i kiedy moduł jest niewłaściwym narzędziem. Jeśli szerzej porównujesz łącza macierzowe z łączami dupleksowymi, nasz przeglądLC kontra MTP/MPO w okablowaniu-o dużej gęstościobejmuje kompromisy-zanim zdecydujesz się na topologię.
Czym właściwie jest moduł przerywający MPO?
Mówiąc najprościej, anZłącze MPO lub MTPpakuje 8, 12, 16 lub 24 włókien w jedną tulejkę. Moduł rozdzielający rozdziela te włókna wewnętrznie i kończy je na adapterach-panelu przedniego, najczęściejLCdla centrów danych, a czasami SC dla telekomunikacji i starszych zakładów. Moduł jest zwykle zbudowany jako kaseta w stylu LGX-, więc można go włożyć do panelu do montażu w stojaku lub obudowy światłowodowej.
Funkcja jest celowo wąska. Bagażnik pozostaje na swoim miejscu za panelem; wszystkie rutynowe ruchy, dodawania i zmiany zachodzą z przodu. Na przykład 12-moduł MPO światłowodowy zawiera sześć portów dupleksowych LC — sześć niezależnych łączy obsługiwanych przez jedno łącze trunkingowe i pojedynczą ścieżkę.
Jak działa moduł przerywający MPO?

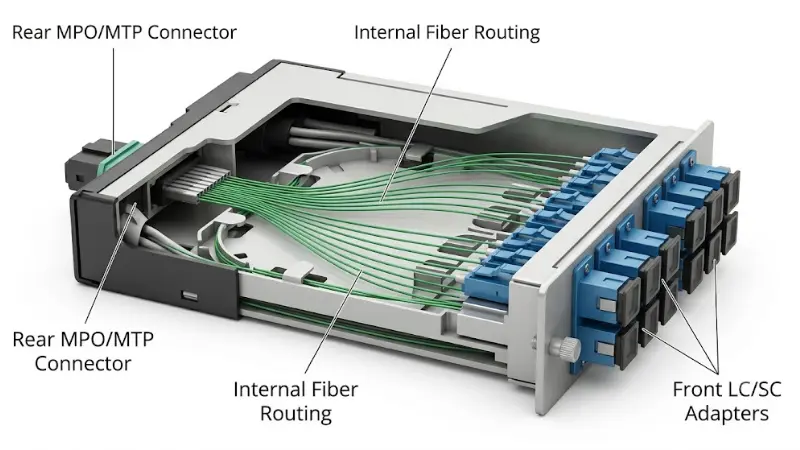

Tor sygnału wewnątrz typowego modułu to: tyłZłącze bagażnika MPO/MTP→ fabrycznie-zakończone wewnętrzne prowadzenie włókien → przódAdaptery LC lub SC. Wewnętrzny routing nie jest dowolny. Wymusza określoną mapę włókien i polaryzację, dzięki czemu transmisja i odbiór lądują we właściwych pozycjach od jednego końca kanału do drugiego.
Dlatego moduł to coś więcej niż liczba włókien. Ten sam 12-włóknowy MPO można podłączyć do kilku różnych map przedniego portu i różnych polaryzacji, a tylko jeden z nich będzie pasował do TwojegoKabel magistralny MPO, kable krosowe typu duplex i urządzenia nadawczo-odbiorcze. Wybierz mapę, która pasuje do całego kanału, a nie do pojedynczego modułu.

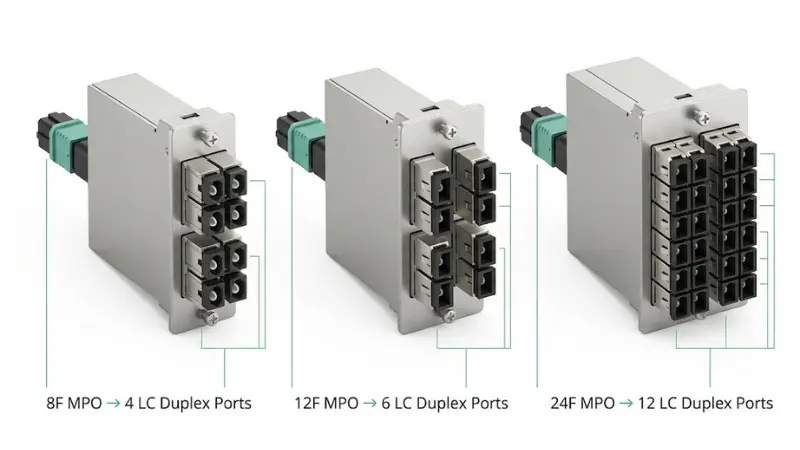

Konfiguracje modułu rozdzielającego MPO: opcje 8F, 12F, 24F i MPO-do-LC
Liczba włókien wpływa zarówno na gęstość-portów przednich, jak i na to, jak dobrze moduł współpracuje z równoległymi-nadawczo-odbiornikami optycznymi. Poniższe mapowanie jest punktem wyjścia, z którego korzysta większość projektów.
| Tylne MPO | Porty z przodu (dupleks LC) | Typowe zastosowanie |
|---|---|---|
| 8 włókien | 4 LC, dupleks | Pasuje do równoległej optyki SR4 (4 TX + 4 RX) bez nieużywanych włókien; czyste wybicie 4×10G lub 4×25G |
| 12 włókien | 6 LC dupleks | Klasyczny moduł-centrum danych; sześć niezależnych łączy dupleksowych na wiązkę |
| 24 włókno | 12 LC dupleks | Najwyższa gęstość na jednostkę stojaka; powszechne w-połączeniach krzyżowych i-dużych sieciach szkieletowych |
Oprócz liczby włókien dostępne są dwie opcje strukturalne. JakiśModuł MPO-do-LCdzieli macierz na porty dupleksowe, czego potrzebuje większość łatania sprzętu. JakiśKaseta MPO-na-MPO (macierz).przekazuje łącze bez zmian dla łączy równoległych od końca-do-końca, takich jak natywne QSFP-do-QSFP. Jeśli łączysz oba, zachowaj identyczną metodę polaryzacji w każdym module na ścieżce.
Jeden szczegół, który wyróżnia konstrukcje SR4: transceivery 40G i 100G SR4 wykorzystują osiem włókien. Przeprowadź je przez MPO z 12-włóknami, a cztery środkowe włókna pozostaną bezczynne. Moduł lub pień z 8 włóknami usuwa te odpady, co ma znaczenie przy zakupach na dużą skalę. Wstępnie zakończonyZespół rozdzielający MPO-do-LCto alternatywa, gdy nie potrzebujesz modułu montowanego-panelowo.
Dlaczego moduły pokonują luźne okablowanie w-szafach o dużej gęstości?

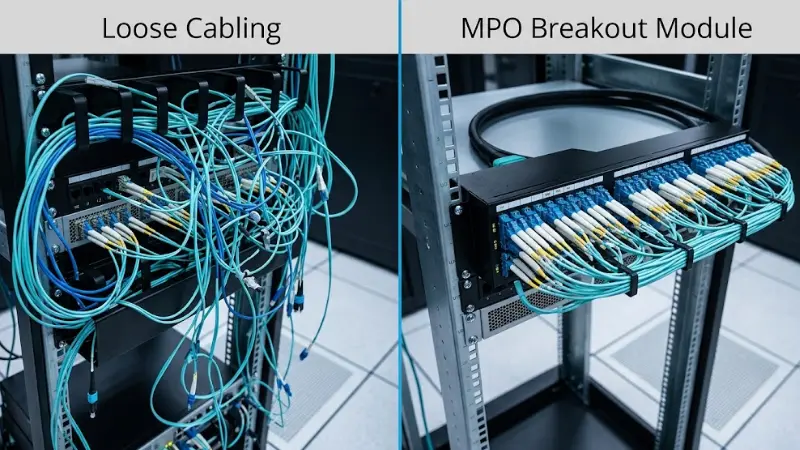

Zmniejsz zatory kablowe w ścieżce
Jedna magistrala MPO zastępuje sześć lub więcej podwójnych kabli krosowych prowadzonych w tym samym korytku lub kanale. W rzędzie 48-portowych przełączników liściowych jest to różnica między pakietem możliwym do zarządzania a pakietem niewykonalnym. Mniej przewodów w ścieżce oznacza również lepszy przepływ powietrza i mniej przypadkowych rozłączeń podczas konserwacji.
Łatwiejsza identyfikacja i śledzenie portów
Przednie adaptery LC można oznaczyć według portu, identyfikatora łącza trunk i miejsca docelowego. Luźnych-rozłożonych nóg nie można oznaczyć tak czysto, a po kilku miesiącach na stojaku na żywo wszystkie wyglądają podobnie. W przypadku bardzo gęstych frontów LC nasze uwagi ntrozwiązania w zakresie złączy LC-o dużej gęstościprzejdź głębiej do układu adaptera.
Chroń bagażnik i upraszczaj przenoszenie/dodawanie/zmiany
Kabel szkieletowy jest trudniejszy i droższy w wymianie niż kabel przedni. Zakończenie go z tyłu modułu izoluje stałą instalację od codziennej obsługi, dlatego-ponowne łatanie odbywa się za pomocą tanich, wymiennych zworek z przodu.
Obsługa migracji 40G, 100G i 400G
Ethernet o wyższej-szybkości opiera się w dużym stopniu na optyce równoległej, a same szybkości są definiowane przezGrupa robocza IEEE 802.3 Ethernet. Moduły umożliwiają podłączenie łącza macierzy do interfejsów o mniejszej-liczbie interfejsów podczas przejścia z 10G-do-40G, 25G-do-100G lub 100G do 400G bez konieczności ponownego wciągania sieci szkieletowej. Informacje na temat okablowania w przypadku wersji 100G można znaleźć w naszym przewodniku na tematjak wybrać okablowanie światłowodowe 100G.

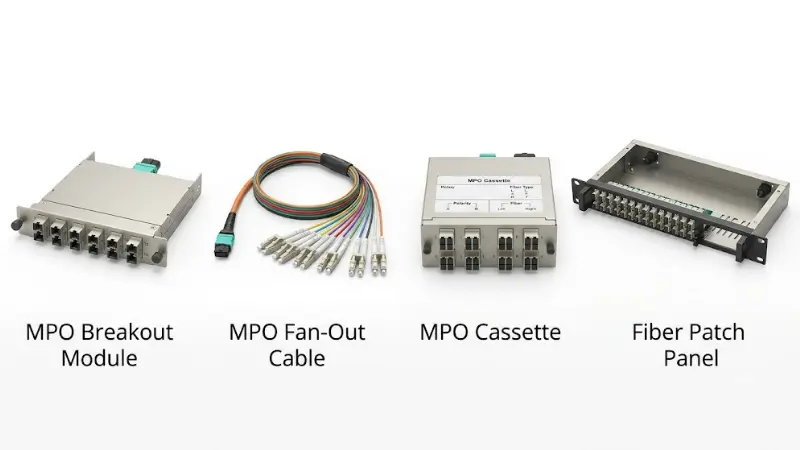

Moduł vs kabel rozłączający vs kaseta vs panel krosowy
Terminy te pokrywają się w katalogach, ale opisują różne rzeczy. Poniższa tabela dodaje wymiary, które decydują o prawdziwych zakupach, - a nie tylko o tym, co robi każdy przedmiot.
| Przedmiot | Co to robi | Najlepsze dla | Wytrzymałość | Kompromis- |
|---|---|---|---|---|
| Moduł przerwania MPO | Tylny bagażnik MPO/MTP do przednich adapterów LC/SC w stałej obudowie | Strukturalne, trwałe okablowanie stelażowe lub panelowe | Etykietowanie, dokumentacja, chroniony bagażnik, łatwa ponowna-łatka | Wyższy koszt jednostkowy; musi pasować do panelu i polaryzacji |
| Kabel rozdzielający MPO (-wentylator). | Jedno złącze MPO/MTP do wielu luźnych nóg LC/SC | Krótkie, elastyczne lub tymczasowe łącza sprzętowe | Niski koszt, szybkie wdrożenie, bez panelu | Trudno oznaczyć i trasować; zatyka gęste stojaki |
| Kaseta MPO | Zamknięta jednostka modułowa, często funkcjonalnie identyczna z modułem | Modułowe systemy-paneli krosowych | Gniazda wejściowe i wyjściowe jako całość; konsekwentna strata | Ślady specyficzne dla dostawcy/panelu- |
| Panel światłowodowy | Obudowa do adapterów, kaset lub modułów | Scentralizowane zarządzanie włóknami | Jedno miejsce do zakończenia i śledzenia | Dodaje jednostki stojakowe; potrzebuje zaplanowanej wydajności |
Praktyczna zasada wynikająca z przeglądu ofert: w przypadku stałych połączeń-z szafą-do szafy moduł jest łatwiejszy do udokumentowania i-ponownego załatania niż luźne-rozszerzenie, więc wyższa cena zwykle zwraca się w postaci robocizny. Zachowaj kabel-wentylatorowy do krótkich prac,-o małej gęstości lub do pracy tymczasowej. Jeśli decydujesz pomiędzy ramą rozdzielczą a panelem samej obudowy, nasze porównanieODF kontra panel krosowypomaga zwymiarować obudowę.

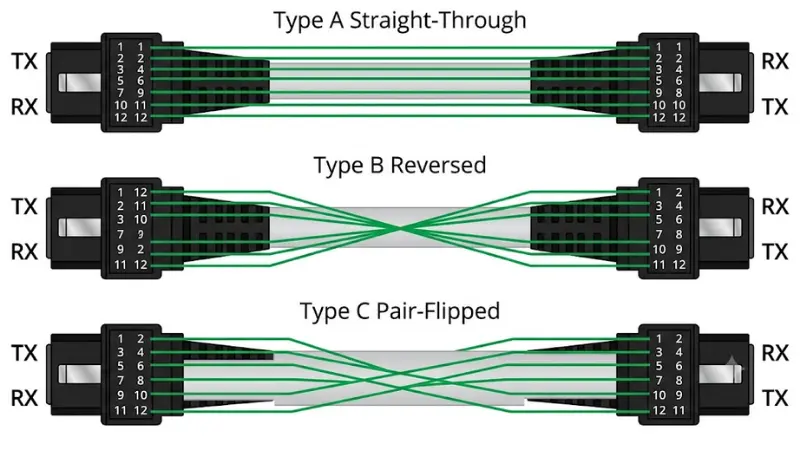

Wyjaśnienie polaryzacji MPO: typ A, typ B i typ C
Polaryzacja jest najczęstszym powodem, dla którego fizycznie doskonałe łącze nie przepuszcza ruchu. Definiuje sposób, w jaki transmisja dopasowuje się do odbioru na całej ścieżce. W przypadku dupleksu LC lub SC wystarczy odwrócić złącze; w przypadku macierzy 12-włóknowej nie jest to możliwe, więc łącze trunkingowe, adaptery i moduły muszą to wymuszać. Metody pochodzą zANSI/TIA-568.3-E, który opisuje metody A, B i C oraz, w aktualnej wersji, dwie nowsze metody uniwersalne (U1 i U2).
- Wpisz A (prosto-):klawisz-w górę do klawisza-w dół łącza; włókno w pozycji 1 dociera do pozycji 1. W przypadku zastosowania wielokrotnego-dupleksu wymaga jednej standardowej zworki A-do-B i jednej zworki A-do-A na drugim końcu.
- Typ B (odwrócony):klucz-do klucza-w górę; pozycja 1 jest mapowana na pozycję 12. Standardowe zworki dupleksowe A-do-B na obu końcach. Wspólne dla optyki-równoległej i podstawa metod uniwersalnych.
- Typ C (-odwrócona para):sąsiednie włókna zamienione parami wewnątrz pnia; standardowe zworki A-do-B na obu końcach. Stosowany głównie w przypadku starszych łączy dupleksowych.
Nie wybieraj polaryzacji z jednego elementu. Potwierdź razem typ łącza, mapę wewnętrzną modułu i orientację zworek dupleksowych, a następnie zachowaj jedną metodę spójną w całej instalacji. Metody mieszania w połowie-kanału to dokładnie tak, jak dzieje się „każde złącze pasuje, ale nic nie łączy”.
Jak wybrać moduł breakout MPO w 7 krokach?
1. Typ światłowodu: jedno-modowy lub wielomodowy
Najpierw potwierdź link. Wielomodowe OM3 i OM4 pokrywają krótki zasięg-centrum danych; tryb pojedynczy-obejmuje dłuższe przebiegi i większość-szybkich sieci szkieletowych. Nigdy nie mieszaj typów włókien w jednym łączu optycznym, chyba że cały system jest do tego zaprojektowany. Jeśli nie jesteś pewien, po której stronie stoisz, zacznij odjednomodowy-w porównaniu ze światłowodem wielomodowym, a szczególnie dla klasy wielomodowej,OM3 kontra OM4.
2. Złącze przednie: LC lub SC
LC dominuje w gęstych-centrach danych, ponieważ podwaja gęstość portów i pasuje do większości transceiverów.SCpozostaje powszechny w telekomunikacji, FTTH i starszych zakładach. Dopasuj złącze przednie do interfejsu sprzętu, do którego się podłączasz, a nie do przyzwyczajenia.
3. Złącze tylne: MPO lub MTP i jego cechy
MTP to-wydajne złącze kompatybilne z MPO-; oba są interfejsami tablicowymi, ale przed złożeniem zamówienia należy potwierdzić dokładne wymagania. Złącze tylne ma kilka atrybutów, które należy określić: MPO lub MTP, męskie (z pinami) lub żeńskie (bez pinów), UPC lub APC, liczba włókien (8/12/16/24) oraz standardowy lub niski-stopień strat. Łączenie dwóch nieprzypiętych lub dwóch przypiętych złączy nie będzie działać, więc płeć nie jest opcjonalna. Pasująca strona panelu-Adapter MPOmusi być zgodne z płcią i kluczową orientacją.
4. Polaryzacja i mapowanie włókien
Użyj projektu kanału z powyższej sekcji dotyczącej polaryzacji. Określ metodę (A, B, C lub uniwersalną) dla całej ścieżki i sprawdź, czy mapa modułu ją obsługuje.

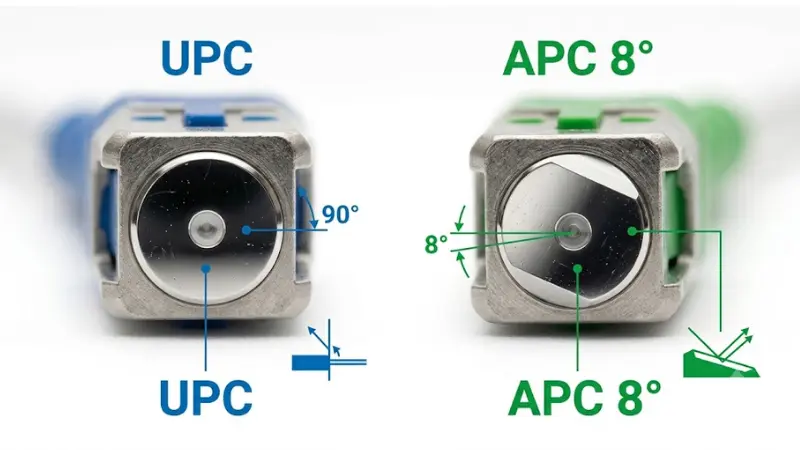

5. Powierzchnia czołowa: UPC lub APC
UPC i APC nie są ze sobą powiązane. UPC jest powszechne w wielu-centrach danych jednomodowych i wielomodowych łączach; APC z zakrzywioną powierzchnią czołową jest używany tam, gdzie liczą się duże straty odbiciowe, np. w sieciach PON i wielu systemach telekomunikacyjnych. Kodowanie kolorami (często niebieski w przypadku UPC, zielony w przypadku APC) jest pomocnym wskaźnikiem, ale nie gwarantuje, że - zweryfikuje specyfikację. Głębsze rozumowanie kryje się w naszym podzialePC vs UPC vs APC polski.
6. Liczba portów i współczynnik kształtu
Sprawdź liczbę przednich portów LC/SC, liczbę tylnych złączy MPO/MTP, rozmiar LGX lub kasety, format o pojedynczej- lub podwójnej-szerokości oraz zgodność z montażem w stojaku lub na ścianie. Prawidłowa konstrukcja optyczna nadal nie sprawdza się w praktyce, jeśli moduł fizycznie nie pasuje do panelu.

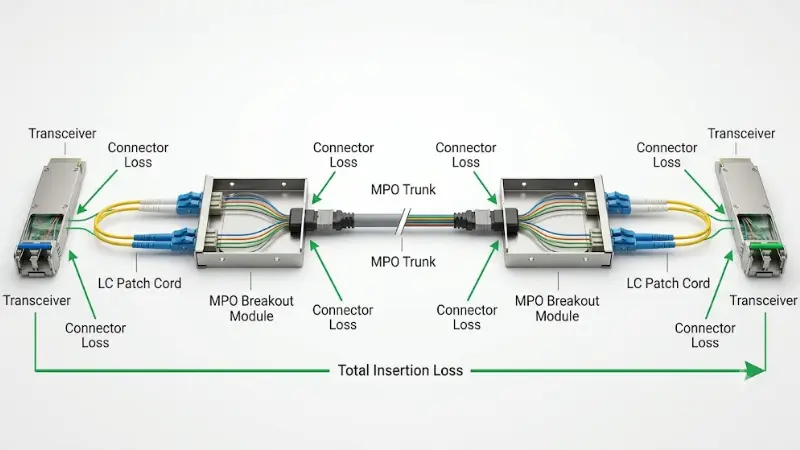

7. Strata wtrąceniowa i budżet łącza
Każda sparowana para, złącze i moduł pochłania część budżetu. Ustrukturyzowany kanał MPO dodaje więcej powiązanych par niż zwykła zworka dupleksowa, więc margines znika szybciej, niż ludzie się spodziewają. Aby to sprawdzić, zsumuj: dopuszczalną stratę kanału transceivera, tłumienie światłowodu na odległość, każdą parę złączy (zwykle kilka dziesiątych dB, mniej w przypadku niskich-stopni strat), sparowane pary modułu, straty-kabla krosowego i margines bezpieczeństwa. Porównaj sumę z tłumieniem wtrąceniowym określonym w kanale transiwera, które jest definiowane przez klauzule PMD IEEE 802.3 dla każdego interfejsu. Gdy margines jest niewielki, chroni go moduł o-niskich stratach i-wysoka jakość łącza.

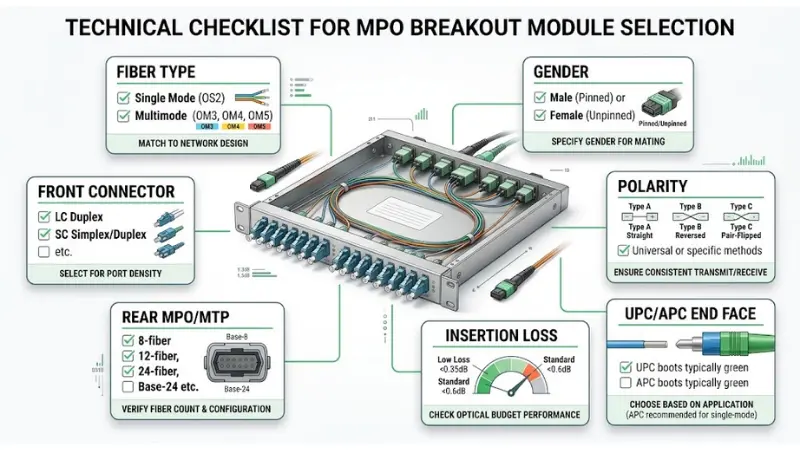

Lista kontrolna specyfikacji modułu MPO Breakout
Uruchom to przed złożeniem zamówienia. Każdy wiersz to parametr, powód, dla którego jest on ważny i błąd, którego zapobiega.
| Wymóg | Co sprawdzić | Dlaczego to ma znaczenie | Częsty błąd |
|---|---|---|---|
| Typ włókna | Tryb jedno-lub wielomodowy (OM3/OM4) | Niedopasowane włókno powoduje przerwanie lub degradację łącza | Mieszanie SM i MM w jednym kanale |
| Złącze przednie | LC lub SC, dupleks lub simpleks | Musi pasować do interfejsu transceivera | Zamawianie SC dla całej-frontowej wersji LC |
| Złącze tylne | MPO lub MTP, liczba włókien | Określa kompatybilność i gęstość pnia | Nieprawidłowa liczba włókien dla optyki SR4 |
| Płeć | Mężczyzna (przypięty) lub kobieta (odpięty) | Dwa łączniki tej samej-płci nie mogą się łączyć | Przypięty-do-przypięty lub odpięty-do-odpięty |
| Twarz końcowa | UPC lub APC | Brak-interakcji; wpływa na utratę zwrotu | Łączenie UPC z APC |
| Biegunowość | Metoda A, B, C lub uniwersalna | Wyrównuje TX do RX w całym kanale | Metody mieszania w połowie-ścieżki |
| Stopień straty | Strata standardowa lub niska- | Zachowuje margines w przypadku łączy-z wieloma złączami | Standardowa klasa przy napiętym budżecie |
| Współczynnik kształtu | Rozmiar LGX, szerokość, dopasowanie panelu | Moduł musi zostać fizycznie zainstalowany | Kaseta niepasująca do panelu |
Typowe przykłady konfiguracji
Są one reprezentatywne, nie wyczerpujące, ale pokazują, w jaki sposób liczba włókien i styl przerwania odpowiadają rzeczywistym interfejsom.
- 40GBASE-SR4 (QSFP+):osiem włókien wielomodowych. Moduł MPO-do-LC rozdziela łącze do LC w celu połączenia z portami 10G lub kaseta macierzy przenosi go bezpośrednio do innego QSFP+.
- 100GBASE-SR4 (QSFP28):osiem włókien wielomodowych, rozdzielających się na cztery łącza 25G. 8-włóknowy pień i moduł utrzymują wszystkie włókna aktywne.
- 400G jedno-tryb DR4:osiem włókien-jednomodowych na 12-włóknie APC MPO, rozdzielane na cztery łącza 100G. Zwróć uwagę na wymagania APC – moduł UPC nie będzie obsługiwał tej ścieżki.
- Agregacja telekomunikacji i ISP:wiele obwodów dupleksowych skonsolidowanych w magistrale szeregowe pomiędzy ODF i sprzętem transportowym, gdzie moduły zapewniają czytelność ramki.
Gdy optyka równoległa korzysta z natywnego QSFP-na-QSFP, anKaseta MTP-na-LCto element boczny panelu,-który sprawia, że przejście jest zarówno przejrzyste, jak i możliwe do udokumentowania.
Kiedy nie używać modułu breakout MPO?
Moduł jest złym wyborem tak często, jak jest właściwy:
- Linki krótkie, tymczasowe lub laboratoryjne.Kabel-z rozgałęziaczem jest prostszy i tańszy, a etykietowanie-nie stanowi problemu w przypadku małych rozmiarów.
- Bezpośrednie połączenia-do-urządzeń.Jeśli dwie skrzynki znajdują się w odległości metra od siebie, zespół-rozszerzany lub montowany bezpośrednio-całkowicie omija panel.
- Środowiska o niskiej-gęstości.Poniżej kilku łączy na szafę, oznakowanie modułu i korzyści- związane z ochroną łącza nie uzasadniają kosztów ani miejsca w szafie.

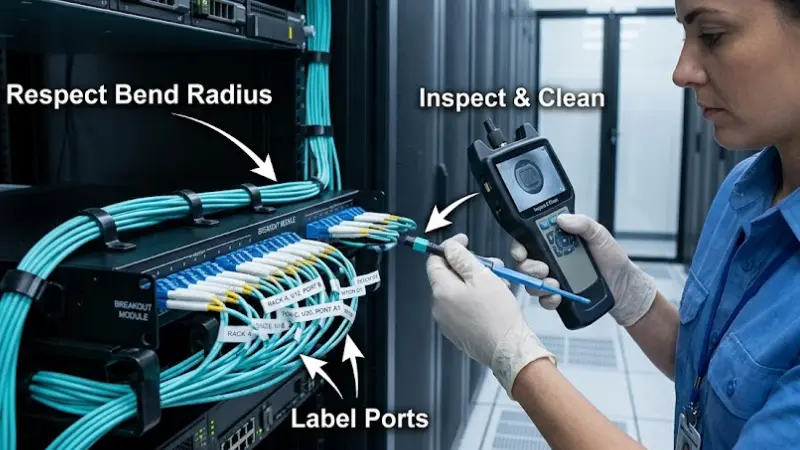

Najlepsze praktyki w zakresie instalacji i zarządzania kablami
Przed połączeniem sprawdź i oczyść każdą powierzchnię czołową
Zanieczyszczenia są główną przyczyną usterek włókien, a tuleja MPO zawiera wiele włókien, które mogą zostać zabrudzone na raz. Sprawdź i wyczyść zgodnie z określoną normą -, którą jest uznane odniesienieIEC 61300-3-35, które określa kryteria pozytywne/niezaliczone w zakresie-czystości powierzchni końcowej, a w swoim najnowszym wydaniu dodaje wytyczne dotyczące złączy MPO.
Całkowicie oznacz oba końce
Moduł zapisu, położenie panelu, numer portu, identyfikator łącza i miejsce docelowe. Kompletne etykiety pozwalają zmienić przyszłą usterkę z godzinnego śledzenia w dwu-minutową naprawę.
Przestrzegaj promienia zgięcia
Nie wciskaj kabli w ciasne zakręty. Naruszenie minimalnego promienia zgięcia natychmiast zwiększa tłumienie i skraca żywotność kabla.
Zostaw bagażnik w spokoju
Wykonaj rutynowe łatanie przednich portów. Za każdym razem, gdy zakłócasz tylne złącze matrycy, ryzykujesz kurzem, niewspółosiowością i dodatkowymi stratami.
Przetestuj i udokumentuj po instalacji
Sprawdź tłumienność wtrąceniową, ciągłość i polaryzację oraz zarchiwizuj wyniki dla połączeń krytycznych. Pierwsza instalacja to najtańszy moment na wyłapanie błędu polaryzacji lub płci.
Lista kontrolna rozwiązywania problemów: kiedy łącze MPO nie pojawia się?
Jeśli łącze jest ciemne lub zawiera błędy po czystej instalacji, przejrzyj je w odpowiedniej kolejności, zanim zaczniesz podejrzewać optykę:
- Koniec-z czystością twarzy.Ponownie-sprawdź i wyczyść zarówno tuleję MPO, jak i powierzchnie czołowe LC/SC.
- TX/RX i polaryzacja.Potwierdź, że transmisja dociera od końca do końca; błąd polaryzacji jest najbardziej prawdopodobną przyczyną, gdy wszystko fizycznie pasuje.
- Płeć złącza.Sprawdź, czy przypięte wiązania są powiązane z odpiętymi na tylnym MPO.
- Koniec-typu twarzy.Sprawdź, czy w żadnym miejscu ścieżki nie połączyłeś UPC z APC.
- Rodzaj i klasa włókna.Potwierdź spójność SM/MM i stopień OM na magistrali, module i zworkach.
- Kompatybilność transceivera.Dopasuj optykę do światłowodu, zasięgu i szybkości.
- Budżet łącza.Ponownie-dodaj stratę; wąski margines plus marginalna para łączników może Cię przewrócić.
Co podać prosząc o wycenę?
Większość opóźnień w kwotowaniu wynika z brakujących parametrów, a nie z ceny. Aby uzyskać dokładne rekomendacje modułów w jednym przebiegu, wyślij je razem:
- Tryb i klasa światłowodu (SM lub MM OM3/OM4)
- Złącze przednie i liczba (LC/SC, duplex/simpleks, liczba portów)
- Liczba tylnych włókien MPO/MTP (8/12/16/24)
- Płeć MPO (mężczyzna/przypięty lub kobieta/nieprzypięty)
- Powierzchnia czołowa (UPC lub APC) zarówno z przodu, jak i z tyłu
- Metoda polaryzacji dla pełnego kanału
- Stopień straty (standardowa lub niska-strata) i dowolny docelowy budżet łącza
- Rozmiar modułu i panel/obudowa muszą pasować
- Ilość i zastosowanie lub transceiver, któremu służy
Krótki diagram kanałów odpowiada na większość z nich od razu. Dzięki tym szczegółom możeszpoproś o wycenęi potwierdź konfigurację, a nie zgaduj.
Często zadawane pytania
Czy MTP to to samo co MPO?
MTP to specyficzne-złącze o wysokiej wydajności zbudowane na interfejsie MPO, więc jest zgodne z MPO-ale w wersji premium. Podczas zakupów zawsze potwierdzaj, czy projekt wymaga MPO, MTP lub jednego i drugiego.
Jaka jest różnica między modułem breakout MPO a kasetą MPO?
Zwykle są to ten sam obiekt oglądany na dwa sposoby. „Kaseta” opisuje zamkniętą formę modułową, którą można włożyć w panel; „moduł przerywający” opisuje funkcję rozdzielania włókien MPO/MTP na LC lub SC.
Czy jednego modułu można używać zarówno w trybie jedno-, jak i w trybie wielomodowym?
Nie. Moduł jest zbudowany dla jednego typu światłowodu. Używanie modułu wielomodowego w łączu jednomodowym-lub odwrotnie, nie będzie działać poprawnie.
Skąd mam wiedzieć, jaką polaryzację wybrać?
Sprawdź cały kanał - transceivery, łącze, adaptery, zworki i moduł - i zachowaj spójność jednej metody. Jeśli nie jesteś pewien, przed złożeniem zamówienia wyślij schemat połączeń do swojego dostawcy.
Ile portów LC daje mi 12-włóknowy moduł MPO?
Sześć portów dupleksowych LC, ponieważ każde łącze dupleksowe wykorzystuje dwa włókna. Moduł 8-włóknowy daje cztery, a moduł 24-włóknowy daje dwanaście.
Czy powinienem zamówić męski (przypięty) czy żeński (nieprzypięty) MPO?
Zależy to od tego, z czym moduł jest powiązany: jedna strona każdej powiązanej pary musi być przypięta, a druga odpięta. Przed złożeniem zamówienia potwierdź płeć bagażnika i adaptera, z którym się łączy.
Kiedy kabel rozłączający jest lepszy niż moduł?
W przypadku krótkich, tymczasowych połączeń o małej-gęstości lub bezpośrednich-połączeń-urządzeń, kabel-z wentylatorem jest prostszy i tańszy. Moduły wygrywają w przypadku trwałych, gęstych, uporządkowanych przebiegów, które wymagają etykietowania i ochrony pnia.
Czy potrzebuję APC na MPO, jeśli moje porty LC to UPC?
Zależy to od wymagań dotyczących strat-łącza i reszty kanału, a nie samych portów LC. APC jest wymagany dla PON i wielu ścieżek telekomunikacyjnych; konsekwentnie określaj powierzchnię końcową i nigdy nie łącz UPC z APC.
Czy moduły rozdzielające MPO są przeznaczone tylko dla centrów danych?
Nie. Są one również używane w pomieszczeniach telekomunikacyjnych, sieciach dostawców usług internetowych, biurach centralnych i szkieletach przedsiębiorstw - wszędzie tam, gdzie-wymagana jest organizacja i śledzenie światłowodów o dużej gęstości.
Jakie informacje należy przesłać w celu wyceny?
Tryb i klasa światłowodu, złącze przednie i liczba, liczba włókien tylnych, rodzaj MPO, powierzchnia końcowa, polaryzacja, stopień strat, rozmiar modułu, ilość i zastosowanie. Większość z nich obejmuje schemat kanałów.
Kluczowe dania na wynos
Moduł rozdzielający MPO przekształca łącze MPO/MTP o dużej-gęstości w zorganizowane łatanie LC lub SC, zmniejszając przeciążenia, chroniąc szkielet i ułatwiając migrację do sieci 40G/100G/400G. Decyzja, która ma znaczenie, nie dotyczy liczby portów -, ale dopasowania typu światłowodu, typu i rodzaju złącza, powierzchni końcowej, polaryzacji, stopnia strat i kształtu w całym kanale. Najpierw określ te parametry, porównaj je z transiwerami i liniami trunkingowymi, a moduł zainstaluje się raz i będzie cichy.
